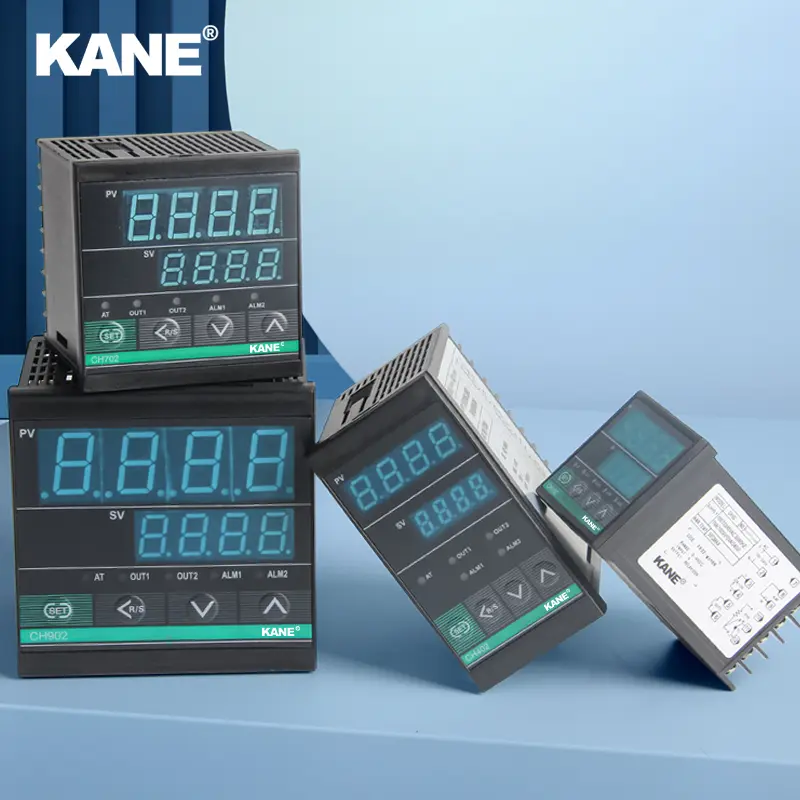

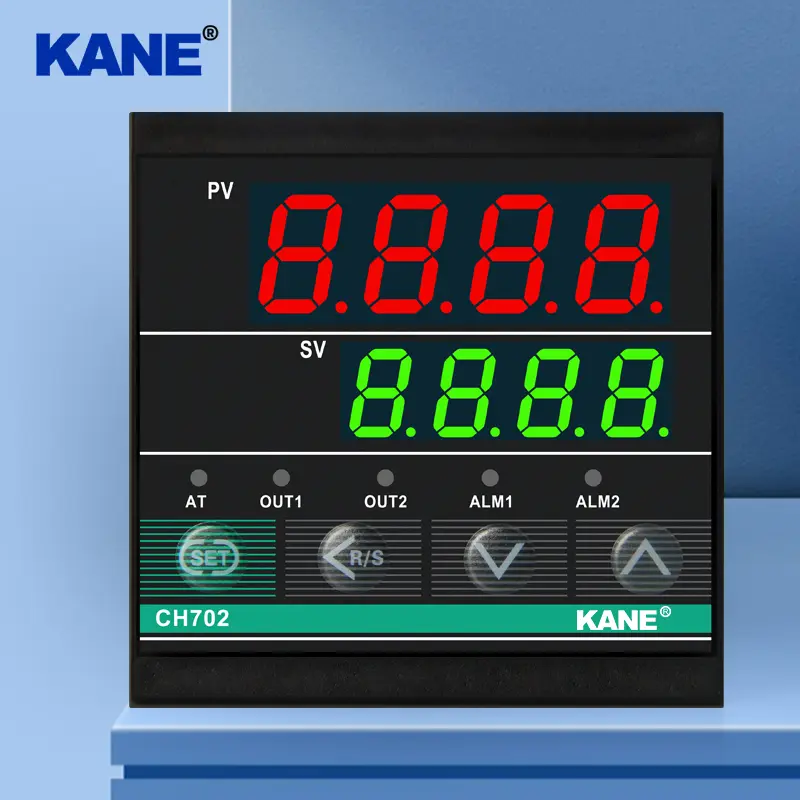

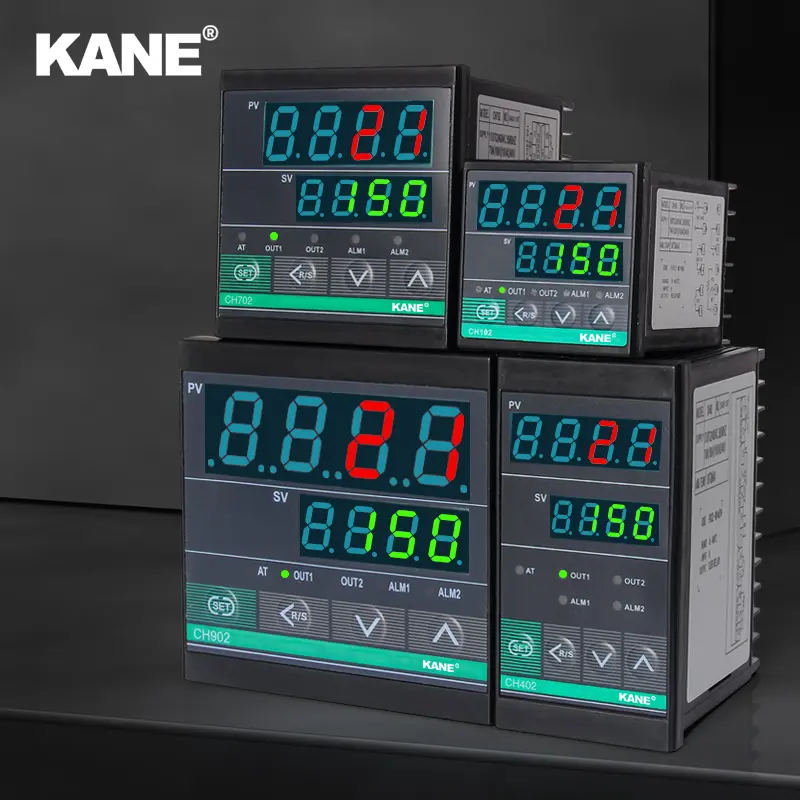

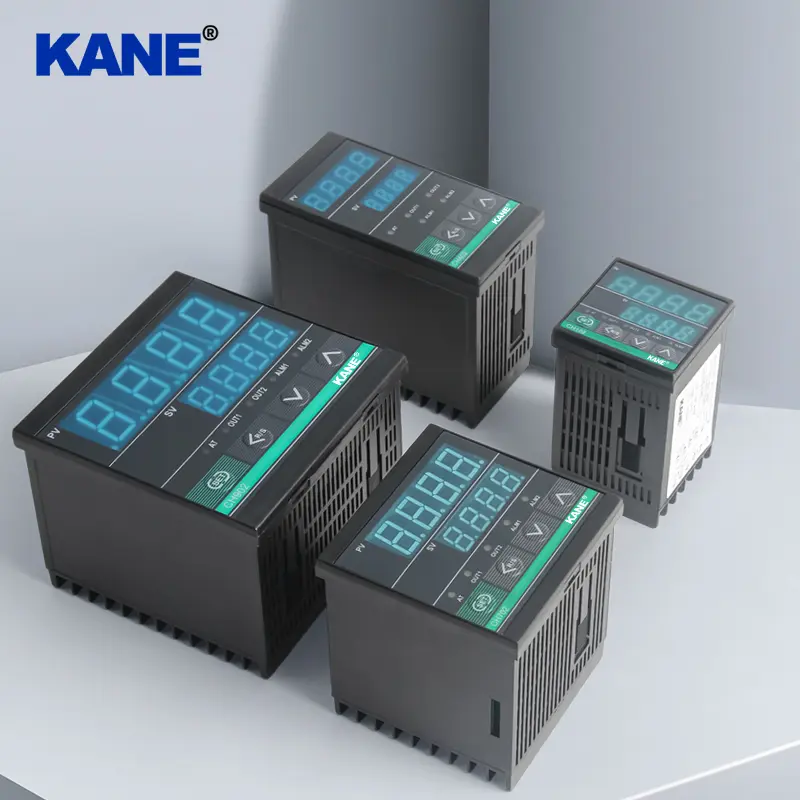

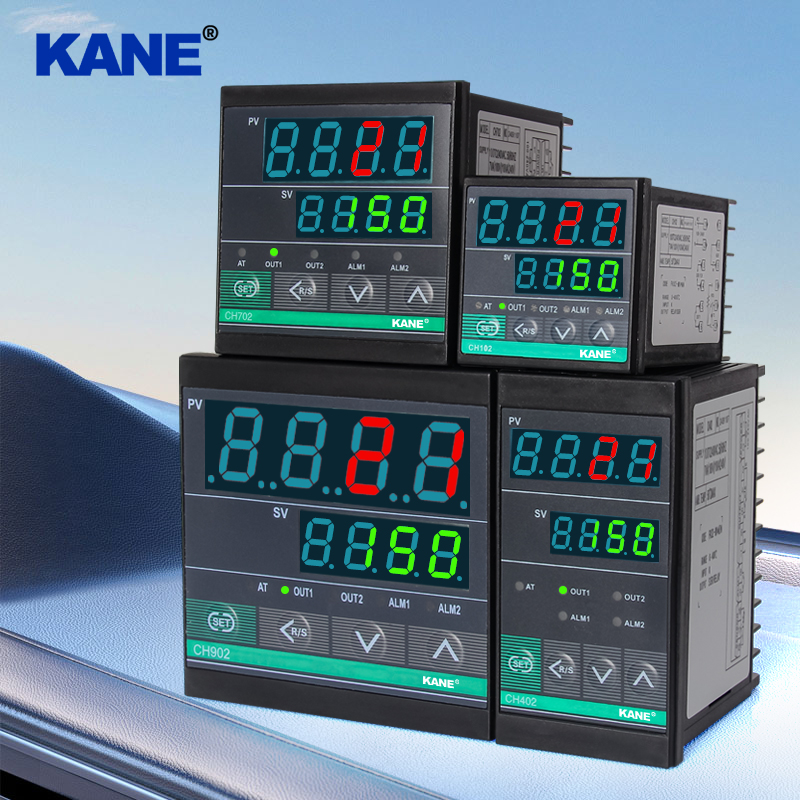

CH系列智慧型PID恆溫器溫度控制器

規格

輸入

A) 熱電偶：K、J、E、T、R、S、B、U、L、N、PL2、W5Re/W26Re

B) RTD：Pt100

C) 直流輸入：DC0-5V、DC1-5V、DC0-20mA*、DC4-20mA*

* 需要一個 250Ω 的電阻連接到輸入端。

輸入顯示精度：設定值 SV 的 0.3%±1

採樣時間：0.5秒



光電偏置

-1999~9999℃ 或 -199.9~999.9℃（溫度輸入）

±全量程（電壓/電流輸入）



設定範圍

A) 設定範圍：與輸入範圍相同

B) 熱側比例帶(P)：1 表示跨距或 0.1 表示跨距（當 P=0 時執行開/關動作）

C) 冷側比例帶(Pc)：熱側比例帶的 0 到 1000%（當 Pc=0 時，加熱/冷卻開/關動作）

D) 積分時間(I)：0 至 3600 秒。 （I=0 時 PD 動作）

E) 導數時間(D)：0 至 3600 秒。 （當 D=0 時，PI 動作）

F) 防復位飽和(ARW)：熱側比例帶的1%至100%

G)死區/重疊區：-10 至 10℃(°F) 或 -10.0 至 10.0℃(°F)

H) 比例週期：1 至 100 秒。



控制方法

A) 自動整定的PID控制

*可進行反向和正向操作（訂購時請註明）

B) 具有自動調諧功能的加熱/冷卻 PID 控制（訂購時請註明）

*適用於風冷和水冷兩種類型



控制輸出

A) 繼電器輸出：250V 交流 5A（阻性負載）

B) 電壓脈衝輸出：0-12V 直流（負載電阻：大於 600Ω）

C) 電流輸出：4-20mA/DC 0-20mA/DC（負載電阻：小於600Ω）

0-10mA（負載電阻：800Ω）



溫度警報

A) 警報次數：2 分（最高）

B) 警報動作：偏差高、低、高/低、帶狀過程高、低

C) 警報差異間隙：標準為 2℃(°F) 或 2.0℃(°F)。



警報輸出

繼電器輸出，A型接點，250V交流電，5A（阻性負載）



保固單

18個月

規格

模型	程式碼
	CH102（48x48毫米） CH402（48x96毫米） CH702(72x72mm) F 口口口口口 口*口 口-口 口 CH902（96x96毫米） CH502（96x48毫米） CH802（160x80mm）
控制方法	帶有AT（反向作用）的PID控制		F
輸入類型	請參閱範圍和輸入代碼表			口口
控制 輸出 （OUT1）	繼電器觸點輸出 電壓脈衝輸出 直流電流輸出 4-20mA 三端雙向可控矽觸發輸出 三端雙向可控矽輸出				M 在 8 G T
控制 輸出 （OUT2）	繼電器觸點輸出 電壓脈衝輸出 直流電流輸出 4-20mA 三端雙向可控矽輸出					M 在 8 T
警報	無警報 請參閱警報代碼表						N 口
溝通	沒有任何溝通							N
IPXX	不防水防塵								N

注意：當 OUT2 用於冷卻時，無警報功能。

電源

電源

100-240伏特交流電

24伏特交流電

24伏直流電

警報代碼表

程式碼	類型
一個	偏差高
B	偏差低
C	偏差高 - 低
D	偏差帶
和	偏差高位保持
F	偏差低並保持
G	偏離高/低並保持
H	工藝高
J	低處理
K	保持高位運行
L	保持低位處理
拉	迴路斷開警報（LBA）
在	SV 高警報
在	SV 低警報

範圍和輸入代碼表

RTD

輸入	程式碼		範圍
PT100	D	01	-199.9-649.0℃
	D	02	-199.9-200.0℃
	D	05	-100.0-200.0℃
	D	08	0.0-200.0℃
	D	10	0.0-500.0℃

電壓和電流

輸入	程式碼		範圍
DC0~5V	4	01	0.0~100.0
直流1~5V	6	01	0.0~100.0
DC0~20mA #	7	01	0.0~100.0
DC4~20mA #	8	01	0.0~100.0

# 輸入端之間必須連接一個 250Ω 的電阻。

熱電偶

輸入	程式碼		範圍
K	K	01	0-200℃
	K	02	0-400℃
	K	03	0-600℃
	K	04	0-800℃
	K	05	0-1000℃
	K	06	0-1200℃
	K	07	0-1372℃
J	J	01	0-200℃
	J	02	0-400℃
	J	03	0-600℃
	J	04	0-800℃
	J	05	0-1000℃
	J	06	0-1200℃
R¹	拉	01	0-1600℃
	拉	02	0-1769℃
S¹	S	01	0-1600℃
	S	02	0-1769℃
B¹	B	01	400-1800℃
	B	02	0-1820℃
和	和	04	0-800℃
	和	02	0-1000℃
N	N	01	0-1200℃
	N	02	0-1300℃
T²	T	01	-1999-400℃
	T	02	-199.9-100℃
	T	03	-100.0-200℃
	T	04	0.0-350℃
W5Re/W26Re PL II	在	01	0-2000℃
	在	02	0-2320℃
	一個	01	0-1300℃
	一個	02	0-1390℃
	一個	03	0-1200℃

1.R、S、B型輸入：在0至399°C範圍內精度無法保證。
2.T型輸入：在-199.9~+100.0°C範圍內，精度無法保證。
