直流電至直流固態繼電器

在 直流-直流固態繼電器（DC SSR），各種 半導體 用於切換直流負載的技術有很多種。直流固態繼電器 (SSR) 中常用的主要技術包括 MOSFET、IGBT（絕緣柵雙極型電晶體）和 BJT（雙極型電晶體）。每種技術都有其自身的優點和不足，並且根據電壓、電流處理能力、開關速度和效率等因素，它們適用於不同的應用。



與具有鎖存功能的交流固態繼電器 (AC SSR) 不同，直流固態繼電器 (DC SSR) 的驅動電路中電流持續流動，使其保持導通狀態，直到輸入訊號移除。輸出電流能力與流經光耦合器的輸入驅動電流成正比。其導通電壓與交流固態繼電器類似，這導致了封裝的大部分功耗；因此， 散熱器要求也類似。



Kane Electric 提供全系列直流固態繼電器，電壓高達 600Vdc，電流為 0 至 200A。



讓我們深入了解每項技術：



MOSFET（金屬氧化物半導體場效電晶體） 直流-直流固態繼電器

在速度和能源效率要求較高的應用中，MOSFET 非常常用。它們反應迅速，導電時能量損耗極低。由於它們在低電壓和高電流下工作效率最高，因此常用於電源、電池系統、微控制器電路、汽車和太陽能電池板等設備。



工作原理：

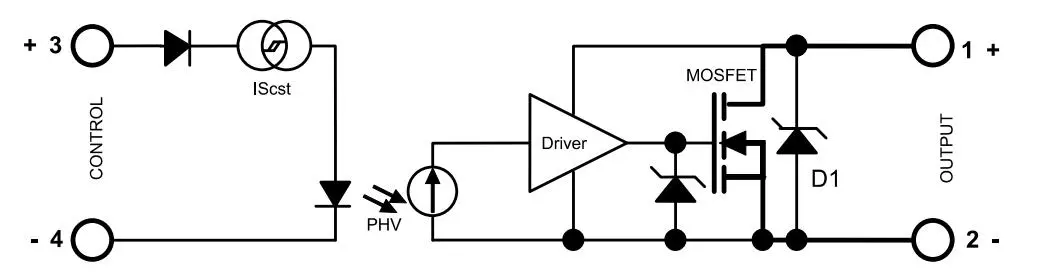

一個 直流固態繼電器 （直流固態繼電器）採用 MOSFET 技術，其工作原理是利用一個或多個 MOSFET 電晶體以電子方式打開或關閉直流電流，而無需任何移動部件。



MOSFET 是一種用於直流電流開關的場效電晶體 (FET)。在 MOSFET 中，電流由施加在閘極的電壓控制，閘極與元件其他部分之間由一層薄薄的氧化層絕緣。當閘極施加足夠的電壓時，MOSFET 導通，允許電流在汲極和源極之間流動。



主要特點：

• 高效率：MOSFET 具有低導通電阻，導致低導通損耗，使其在直流電路開關方面效率很高。
• 快速開關：MOSFET 可以非常快速地開關，因此適用於高速應用。
• 閘極驅動要求低：它們只需要很小的電流來控制閘極，從而降低了控制電路的複雜性。
• 適用於低電壓、大電流應用：MOSFET 非常適合低電壓、大電流電路，在這些電路中，開關效率和速度至關重要。



應用領域：

• 低功率至中等功率直流固態繼電器。
• 電源、電池管理系統。
• 微控制器介面（用於切換小型到中型直流負載）。
• 汽車和太陽能發電系統。

直流MOSFET固態繼電器非常適合需要承受瞬態過電流的應用（馬達）。
