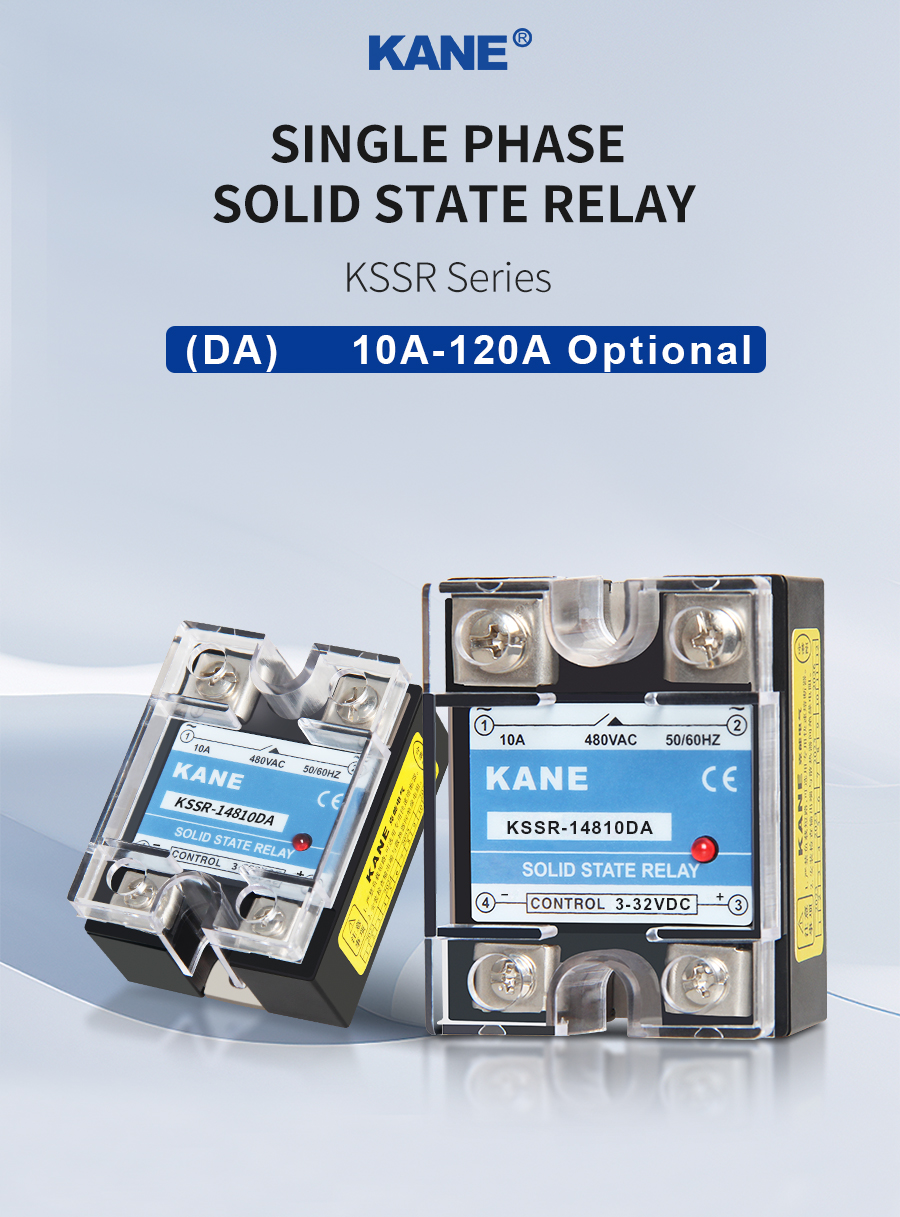

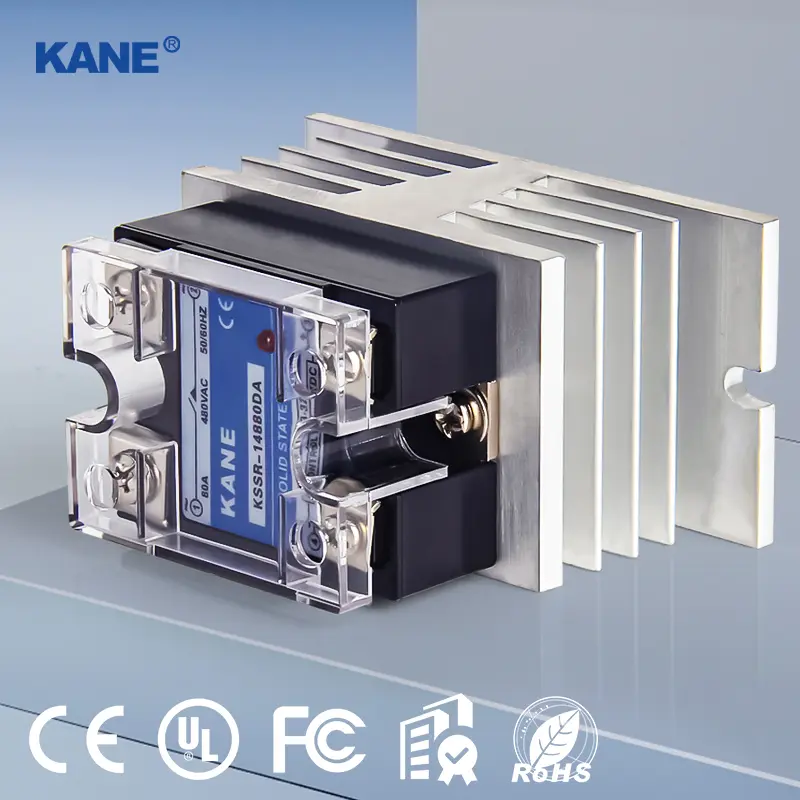

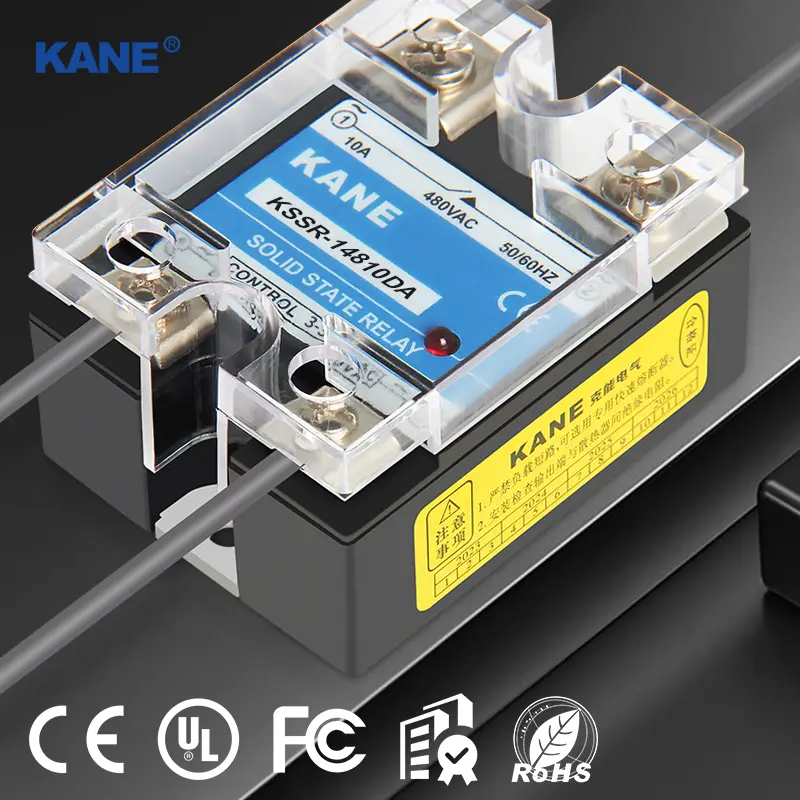

單相交流輸出固態繼電器
產品詳情

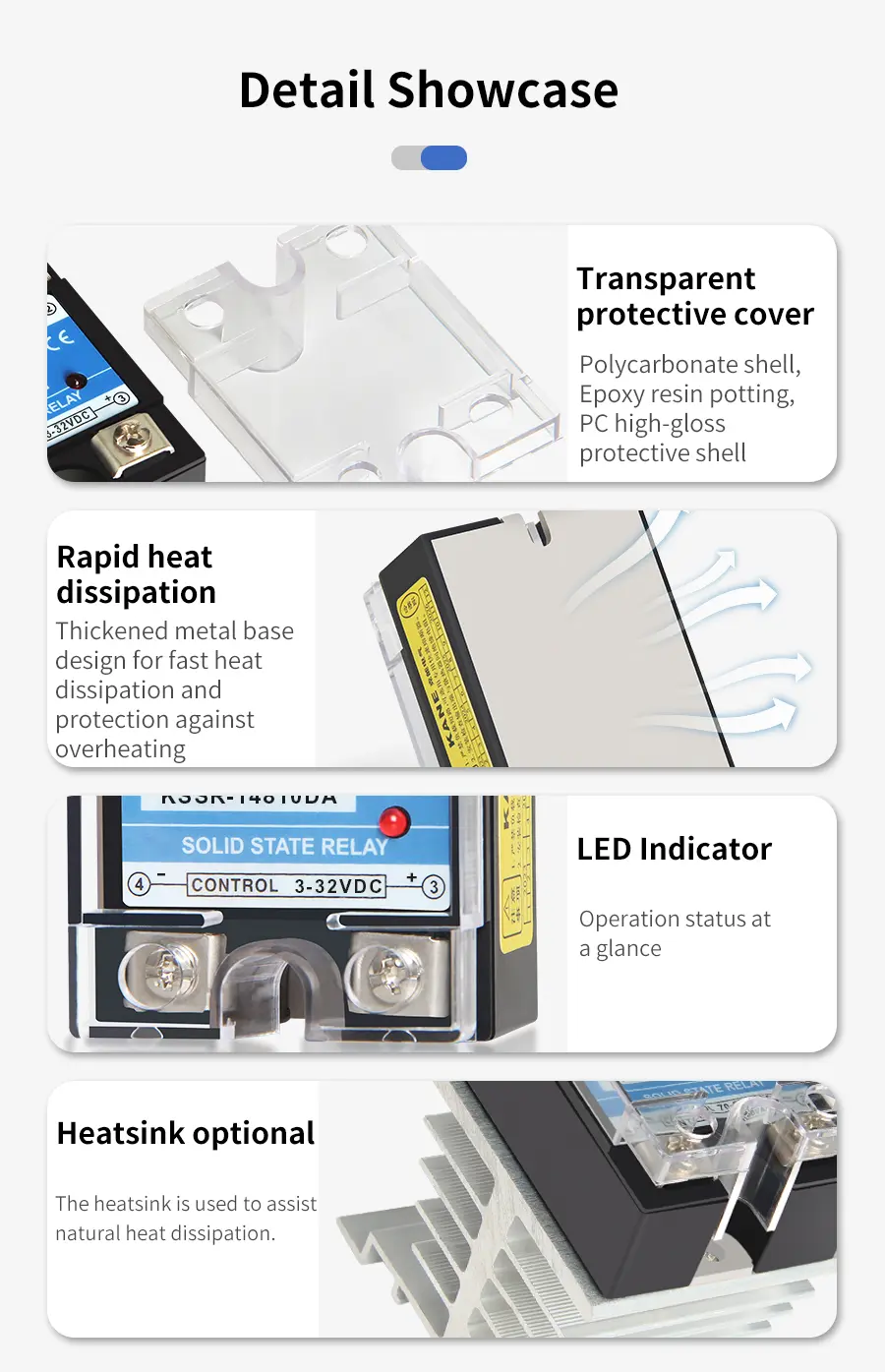

細部圖
特徵
1.額定電流：10-120A
2.內建遙控
3.附LED指示燈
4.介電強度高達4000V
5.高隔離強度 1000Ω/500VDC
6.零交叉或隨機開啟
7.直流或交流控制

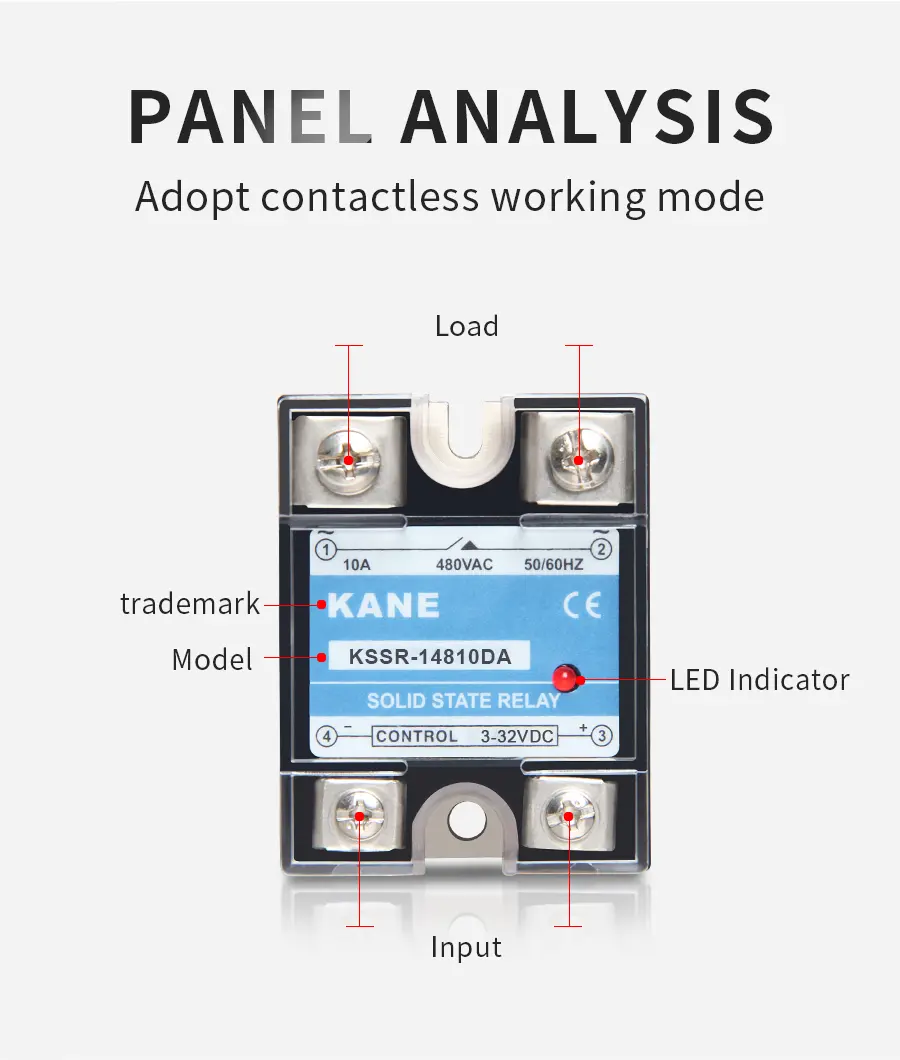

方面

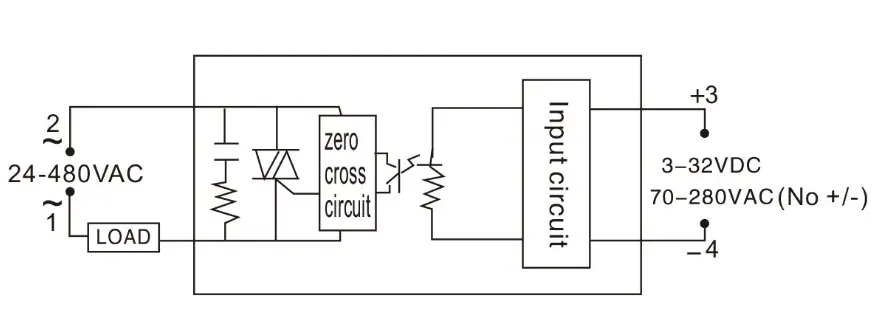

接線圖
預防措施
1.選擇固態繼電器時，請考慮實際負載電流和工作環境溫度。

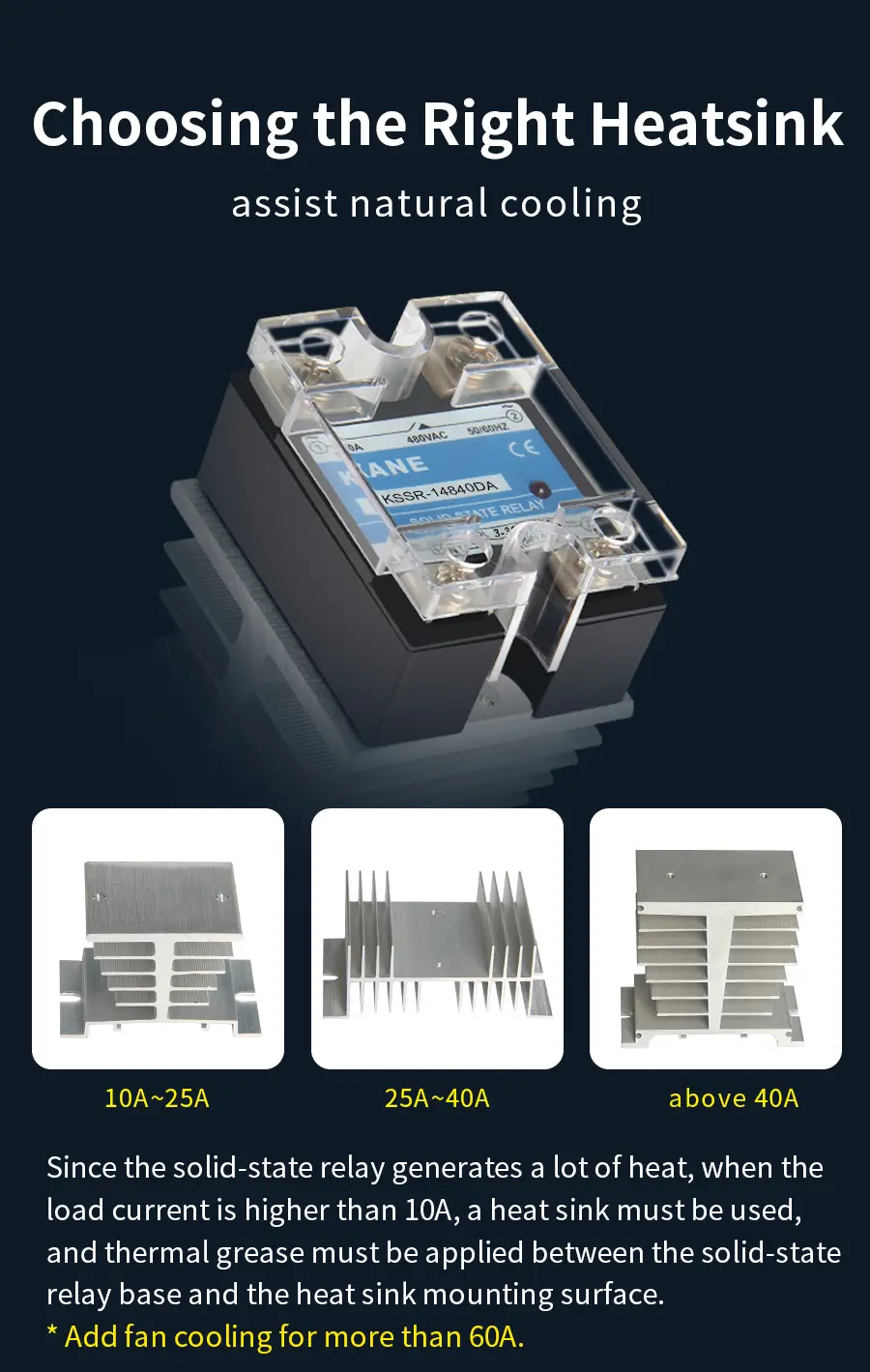

2.在固態繼電器和散熱器之間塗抹導熱矽脂或導熱片。
3.正確鎖緊SSR端子螺絲。
4.請勿超出數據手冊中的描述使用SSR。
參數表
| 類型 | KSSR-148¨和 | KSSR-148¨AA |
| 輸入 | ||
| 輸入電壓範圍 | 3-32VDC | 70-280伏特交流電 |
| 最大輸入電流 | 12毫安 | 15毫安 |
| 接通電壓 | 2.8VDC | 70伏特交流電 |
| 關閉電壓 | 1.5VDC | 50伏特交流電 |
| 輸出 | ||
| 負載電壓範圍 | 24-480VAC | |
| 峰值電壓 | 800伏 | |
| 負載電流 | 10A、25A、40A、60A、80A、100A、120A | |
| 最大關斷狀態漏電流 | 2mA | |
| 最大導通電壓降 | 1.5伏 | |
| 一般的 | ||

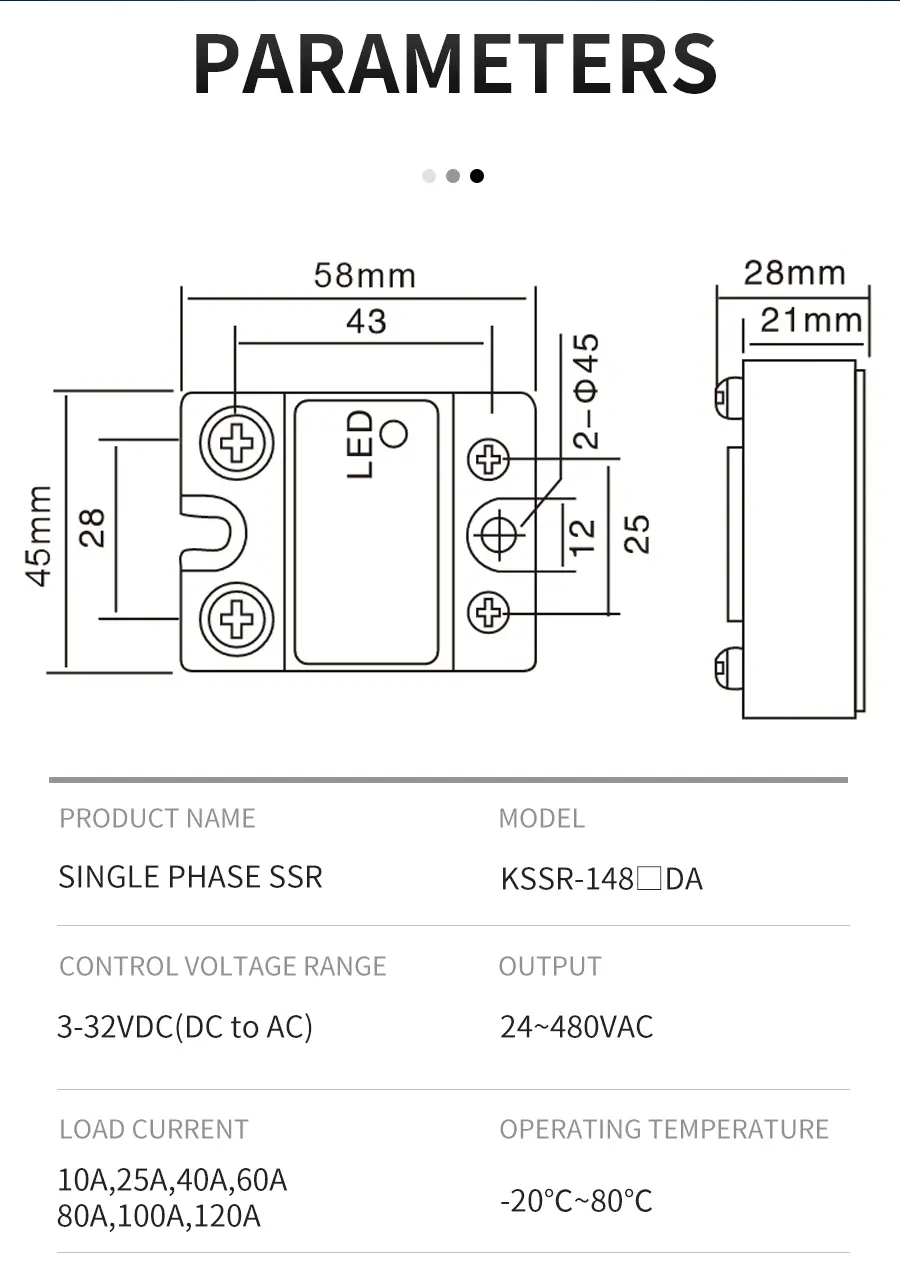

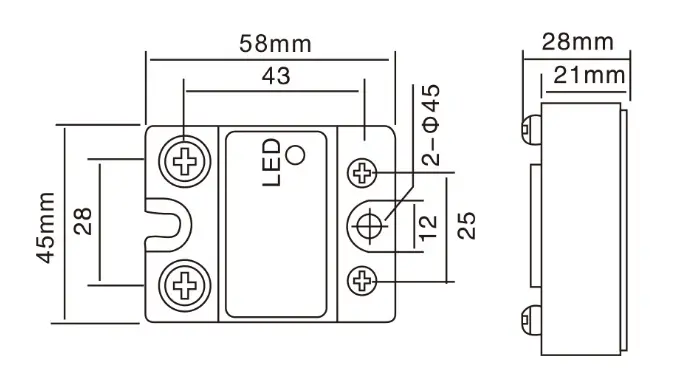

| 長*寬*高（毫米） | 58*45*33（附保護罩） | |
| 重量（約） | 100克 | |

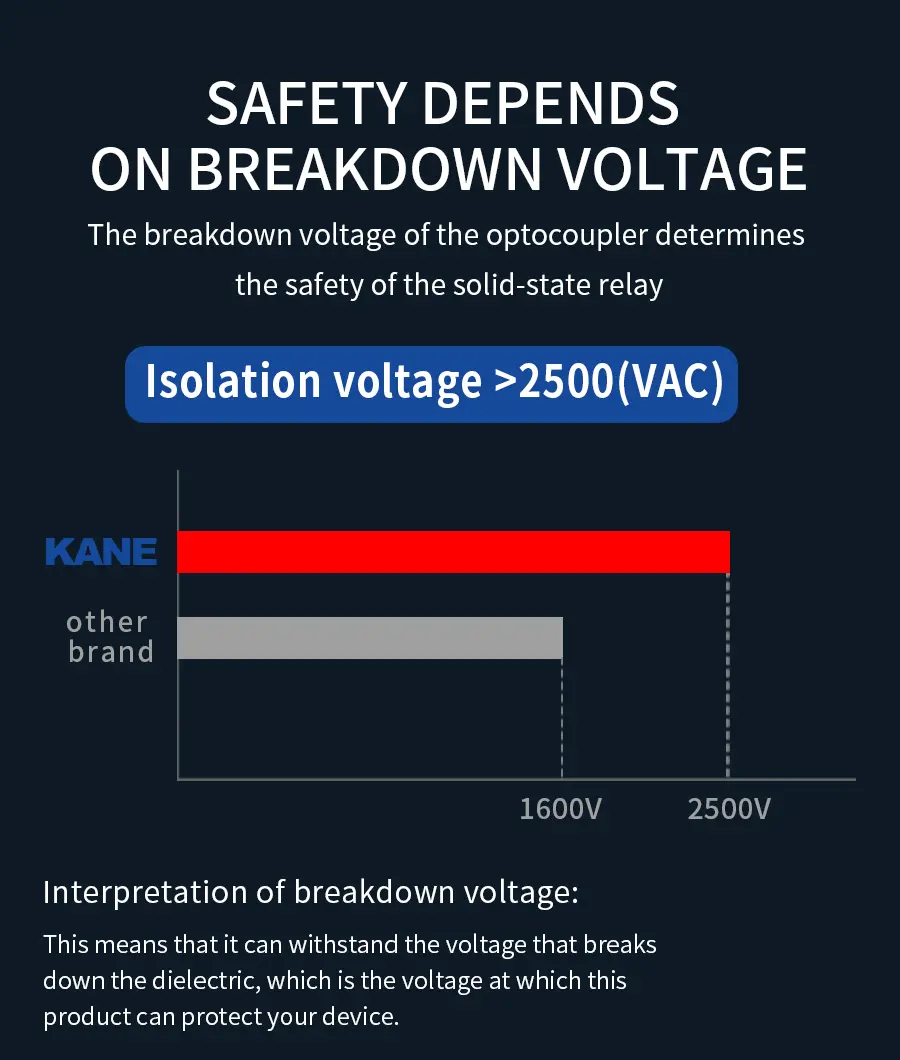

| 介電強度（輸入到輸出） | 4000伏 | |
| 介電強度（輸入，輸出至基極） | 2500伏 | |
| 工作溫度 | -20℃～80℃ | |
| 認證 | 這 | |
