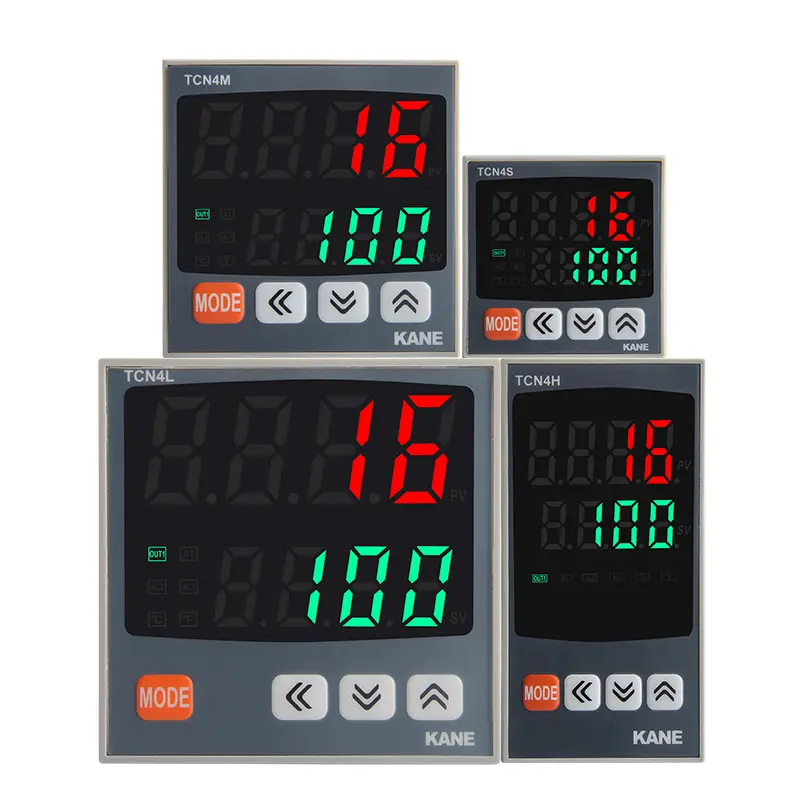

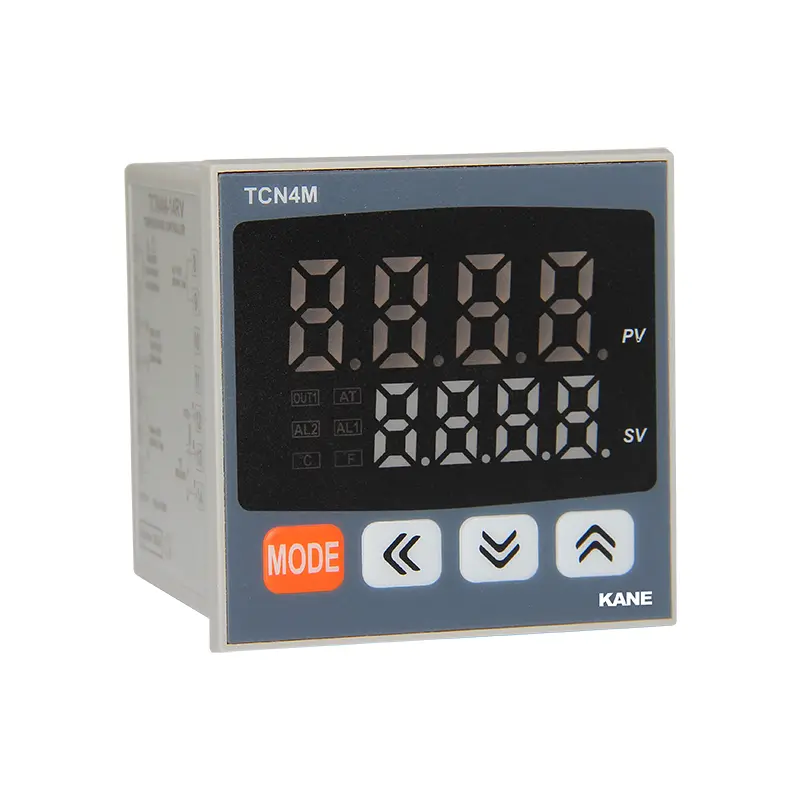

TCN4系列雙顯示數位PID溫度控制器
產品詳情
特徵
1.雙數字顯示（PV/SV）
2.100毫秒高速取樣率和±5%顯示精度
3.切換繼電器輸出和固態繼電器驅動輸出
4.固態繼電器驅動輸出（SSRP功能）控制選項：開/關控制、週期控制、相位控制
5.緊湊型設計，配備大尺寸顯示面板，方便閱讀

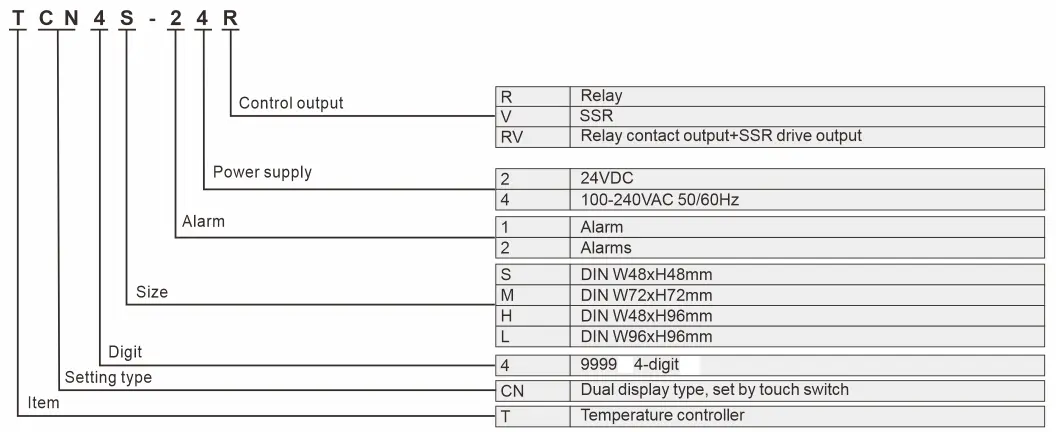

訂購資訊
* 對於交流電壓型號，可選擇 SSR 驅動輸出方式（標準 ON/OFF 控制、循環控制、相位控制）。
規格
| 系列 | TCN4S | TCN4M | TCN4H | TCN4L | |
| 電源 | 交流電源 | 100-240VAC~50/60Hz | |||
| 交流/直流電源 | 24VAC~50/60Hz，24-48VDC | ||||
| 允許電壓範圍 |
| 額定電壓的90%至110% | |||
| 耗電量 | 交流電源 | 最大5VA（100-240VAC 50/60Hz） | |||
| 交流/直流電源 | 最大5VA（24VAC 50/60Hz），最大3W（24-48VDC） | ||||
| 顯示方法 |
| 7段數位管（PV：紅色，SV：綠色）。其他顯示（綠色，紅色）LED | |||
| 字元大小 | 光電（寬x高） | 7.0x15.0毫米 | 9.5x20.0毫米 | 7.0x14.6毫米 | 11.0x22.0毫米 |
| SV（寬x高） | 5.0x9.5毫米 | 7.5x15.0毫米 | 6.0x12.0毫米 | 7.0x14.0毫米 | |
| 輸入類型 | RTD | DPt100Ω，Cu50Ω（每根導線允許的最大線路電阻為5Ω） | |||
| 熱電偶 | K(CA),J(IC),L(IC),T(CC),R(PR),S(PR) | ||||
| 顯示精度*1 | RTD | •室溫(23℃±5℃)下：(PV±0.5%或±1℃，取較高值)±1位數 | |||
| 熱電偶 | |||||
| 控制輸出 | 中繼 | 250VAC~3A，30VDC 3A，1A | |||
| 社會主義共和國 | 12VDC ±2V 20mA 最大值 | ||||
| 警報輸出 | AL1、AL2 繼電器輸出：250VAC 1A 1a | ||||
| 控制方法 | 開關控制、P、PI、PD、PID 控制 | ||||
| 滯後現象 | 1 至 100°C/°F（0.1 至 50.0°C/°F）可變 | ||||
| 比例帶（P） | 0.1 至 999.9□/□ | ||||
| 積分時間（l） | 0 到 9999 秒 | ||||
| 導數時間(D) | 0 到 9999 秒 | ||||
| 控制期（T） | 0.5 至 120.0 秒 | ||||
| 手動重置 | 0.0% 至 100.0% | ||||
| 採樣期 | 100毫秒 | ||||
*1：©室溫（23℃±5℃）
●熱電偶R(PR)、S(PR)，200℃以下：(PV±0.5%或±3℃，取較高值)±1位
●熱電偶R(PR)、S(PR)，溫度高於200℃：(PV±0.5%或±2℃，取較高值)±1位
●熱電偶L（IC），RTD Cu50Ω：（PV ±0.5% 或 ±2°C，取較高值）±1 位
©超出室溫範圍
●熱電偶R(PR)、S(PR)，200℃以下：(PV±1.0%或±6℃，取較高值)±1位
●熱電偶R(PR)、S(PR)，溫度高於200℃：(PV±0.5%或±5℃，取較高值±1位數)
●熱電偶L（IC），RTD Cu50Ω：（PV ±0.5% 或 ±3℃，取較高值）±1 位
對於 TCN4S-□-P，以精確度標準增加 ±1°C。
| 系列 | TCN4S | TCN4M | TCN4H | TCN4L | |
| 介電解質 | 交流電源 | 2,000VAC 50/60Hz，持續 1 分鐘（輸入端與電源端之間） | |||
| 交流/直流電源 | 1,000VAC 50/60Hz，持續 1 分鐘（輸入端與電源端之間） | ||||
| 振動 | 在 X、Y、Z 三個方向上，以 5 至 55Hz 的頻率，振幅為 0.75mm，持續 2 小時。 | ||||
| 接力賽 | 機械的 | OUT：超過 5,000,000 次，AL1/2：超過 5,000,000 次 | |||
| 電力 | 輸出：超過 200,000 次（250VAC 3A 阻性負載） | ||||
| 絕緣電阻 | 超過 100MΩ（500VDC 兆歐姆表測試） | ||||
| 抗噪音能力 | 使用雜訊模擬器產生±2kV R相、S相方波雜訊（脈衝寬度：1us）。 | ||||
| 記憶保持 | 約10年（使用非揮發性半導體記憶體時） | ||||
| 環境 | 環境溫度 | 工作溫度：-10 至 50℃，儲存溫度：-20 至 60℃ | |||
| 環境濕度 | 儲存環境：相對濕度 35% 至 85% | ||||
| 絕緣類型 | 雙重絕緣或加強絕緣（標記：回，測量輸入部分與電源部分之間的介電強度：交流電源 2kV，交流/直流電源 1kV） | ||||
| 贊同 | 這 | ||||
| 重量*2 | 約147克 | 約203克 | 約194克 | 約275克 | |
*2：重量包含包裝。括號內的重量僅為產品本身的重量。
*環境耐受性等級指無凍結或冷凝現象。
