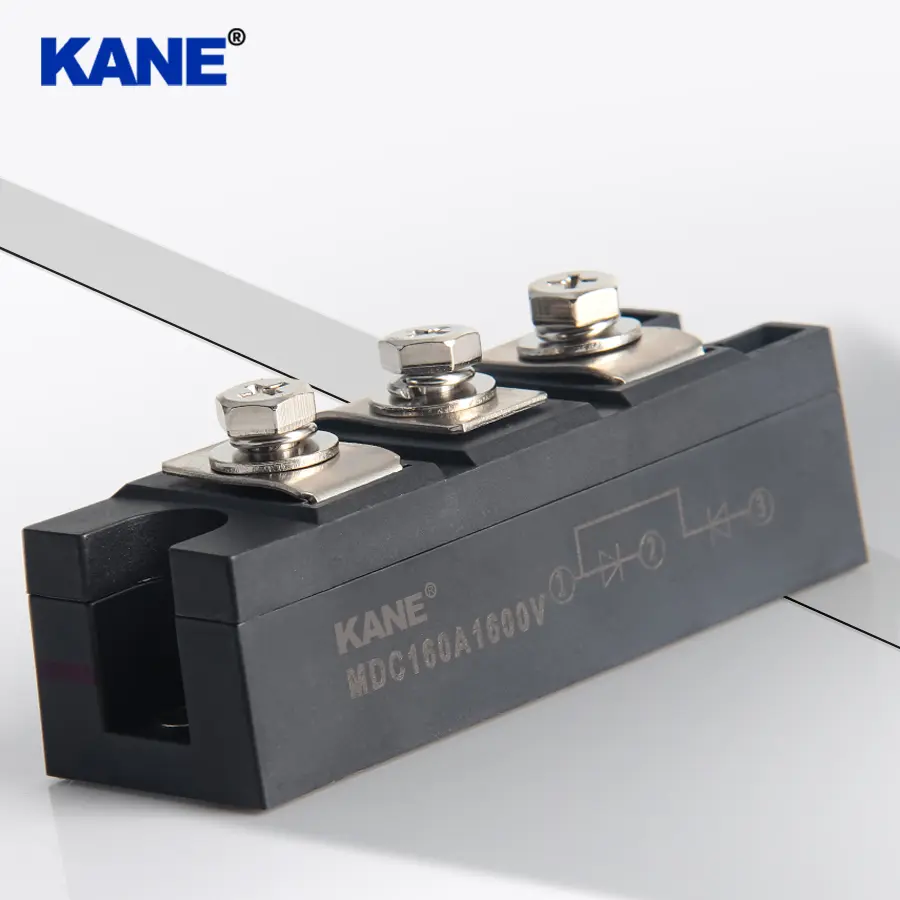

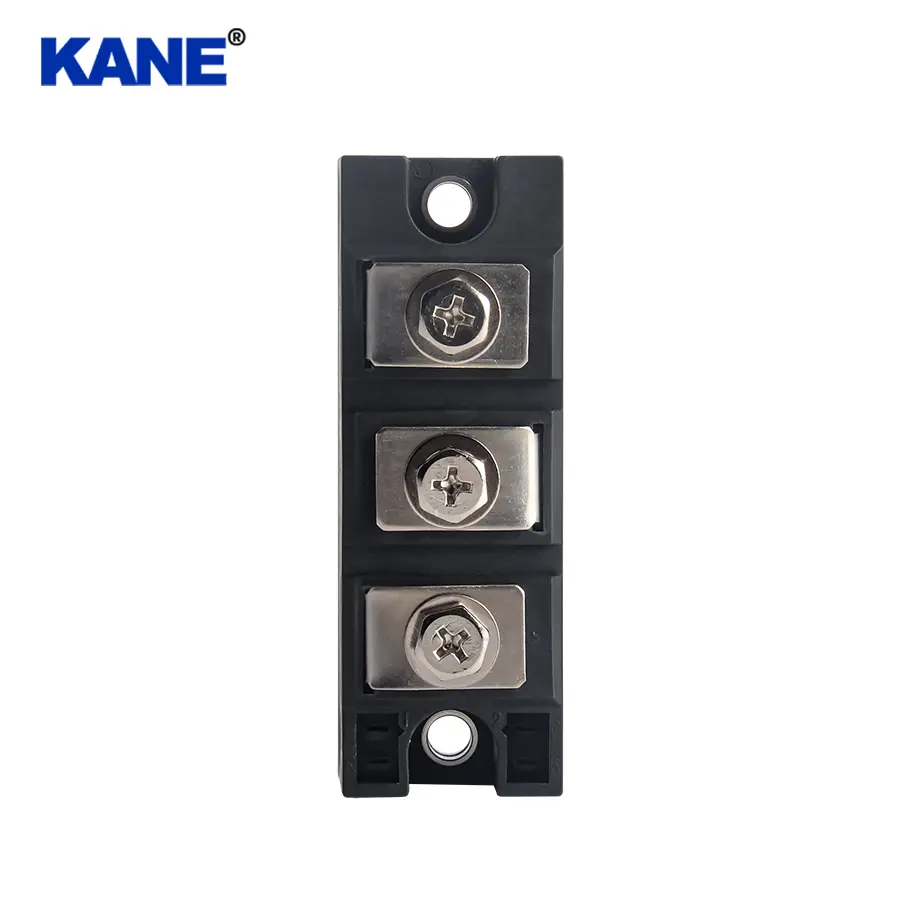

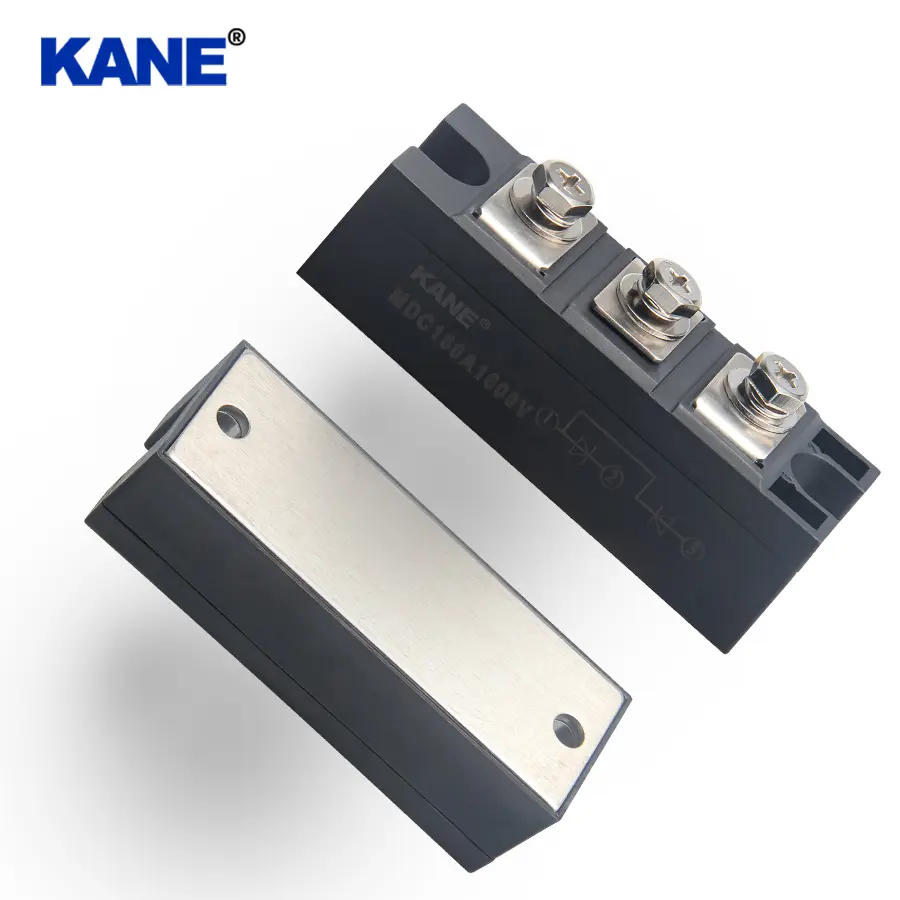

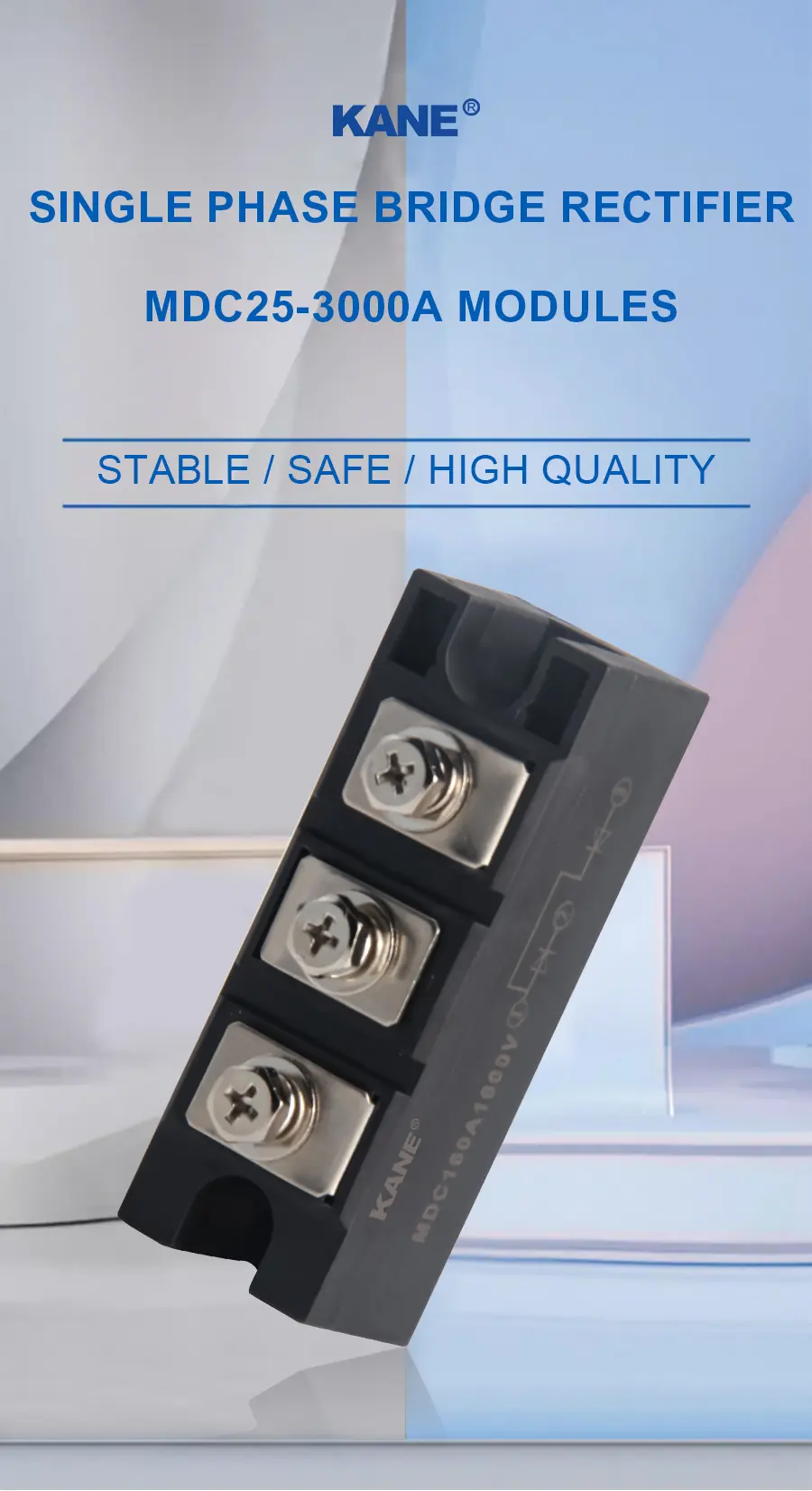

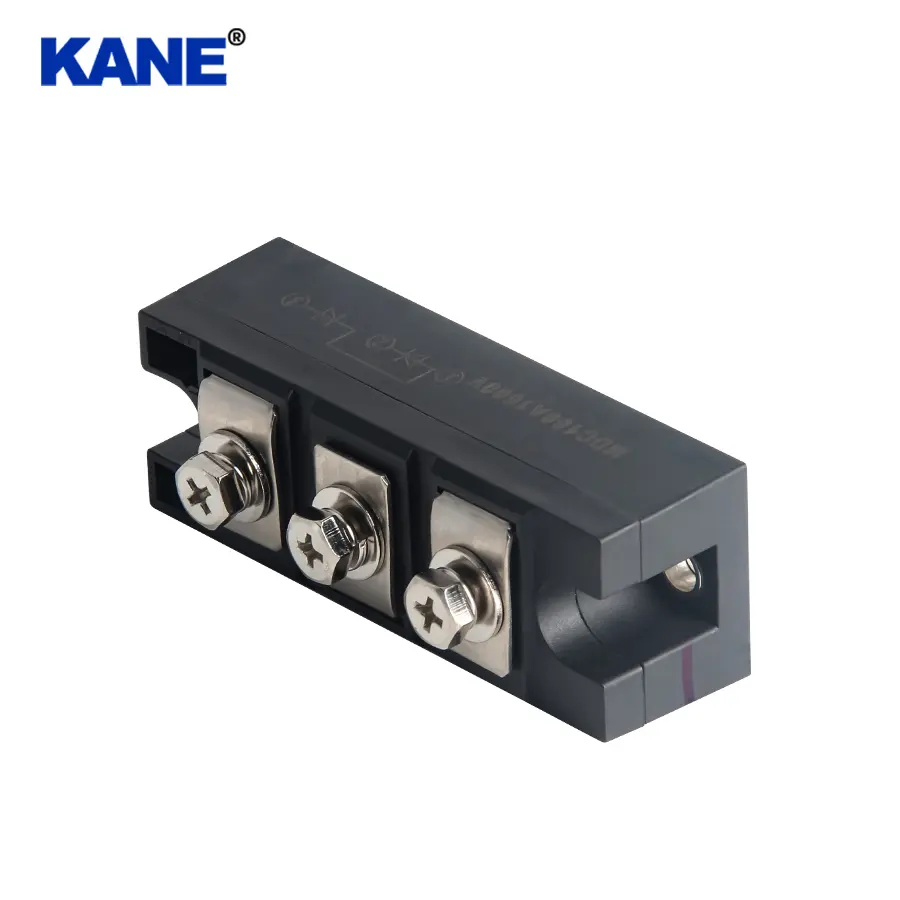

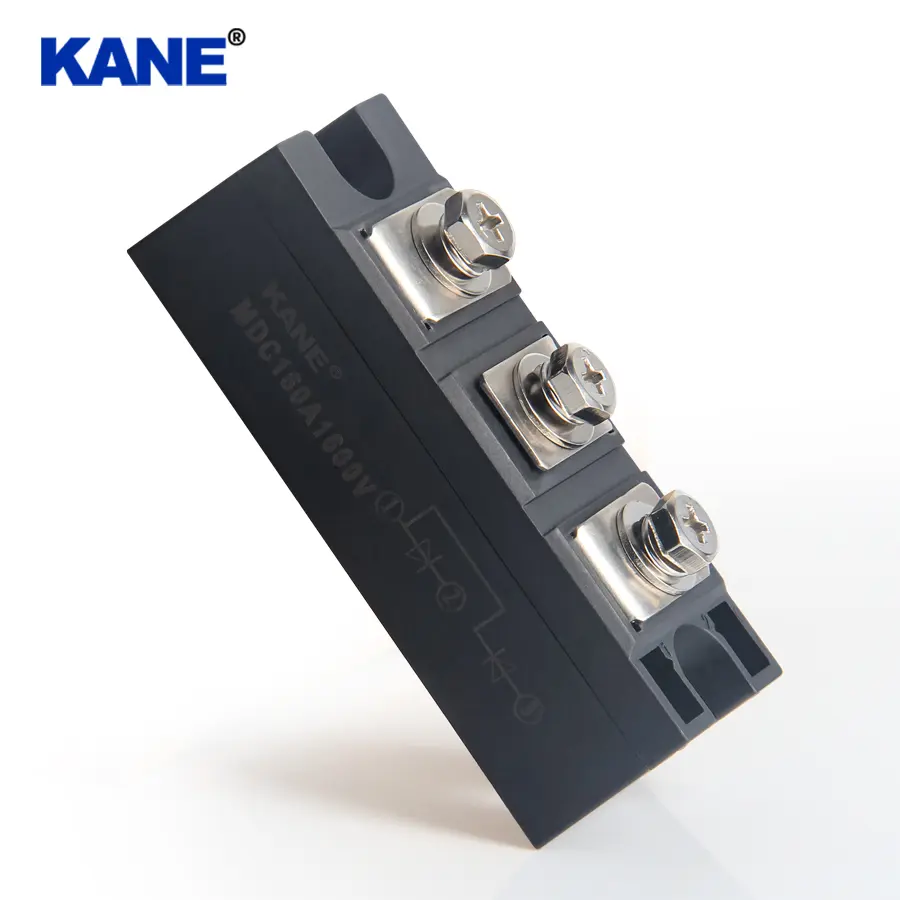

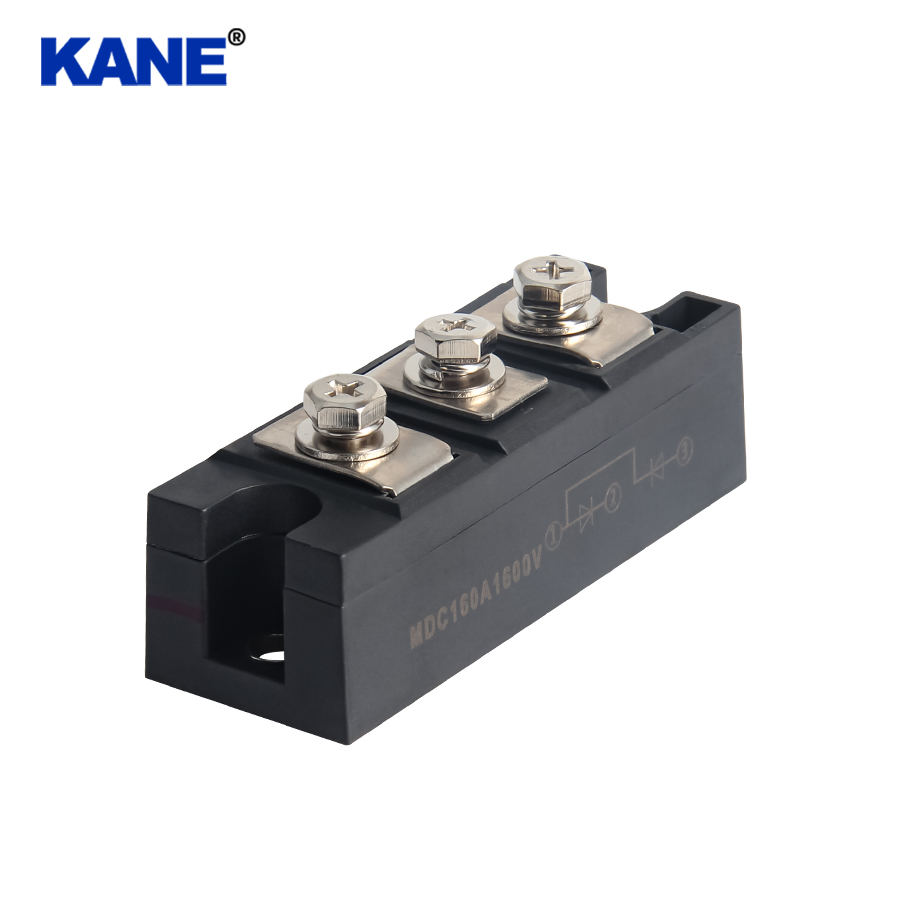

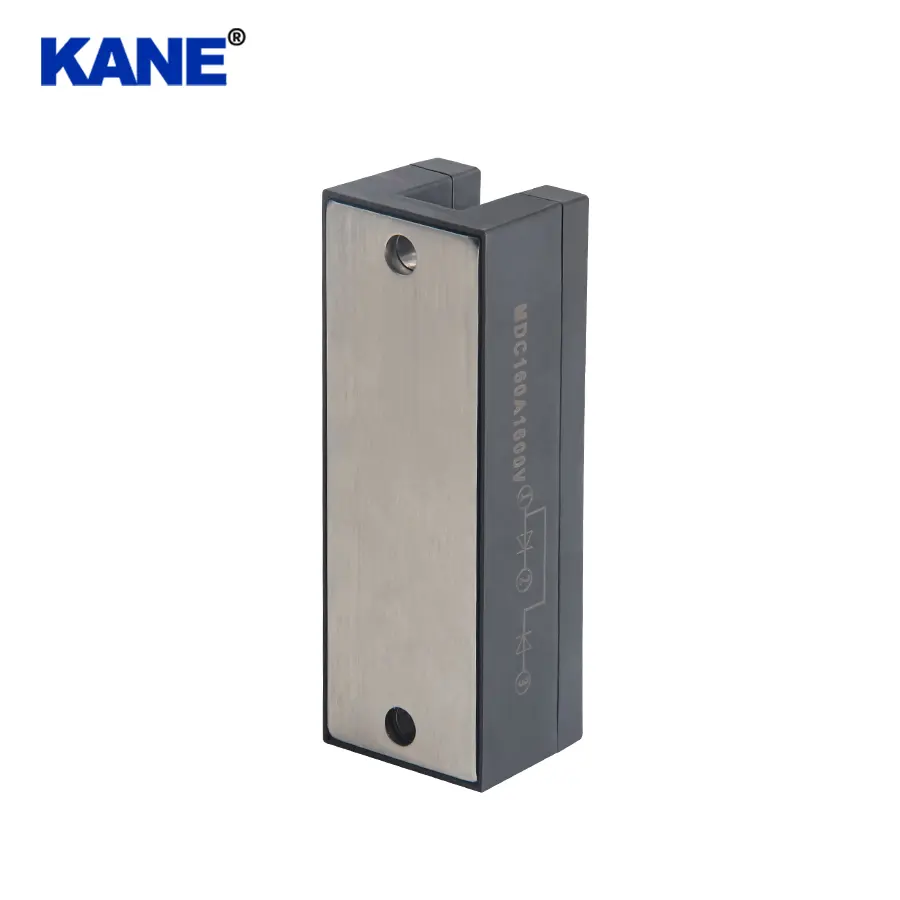

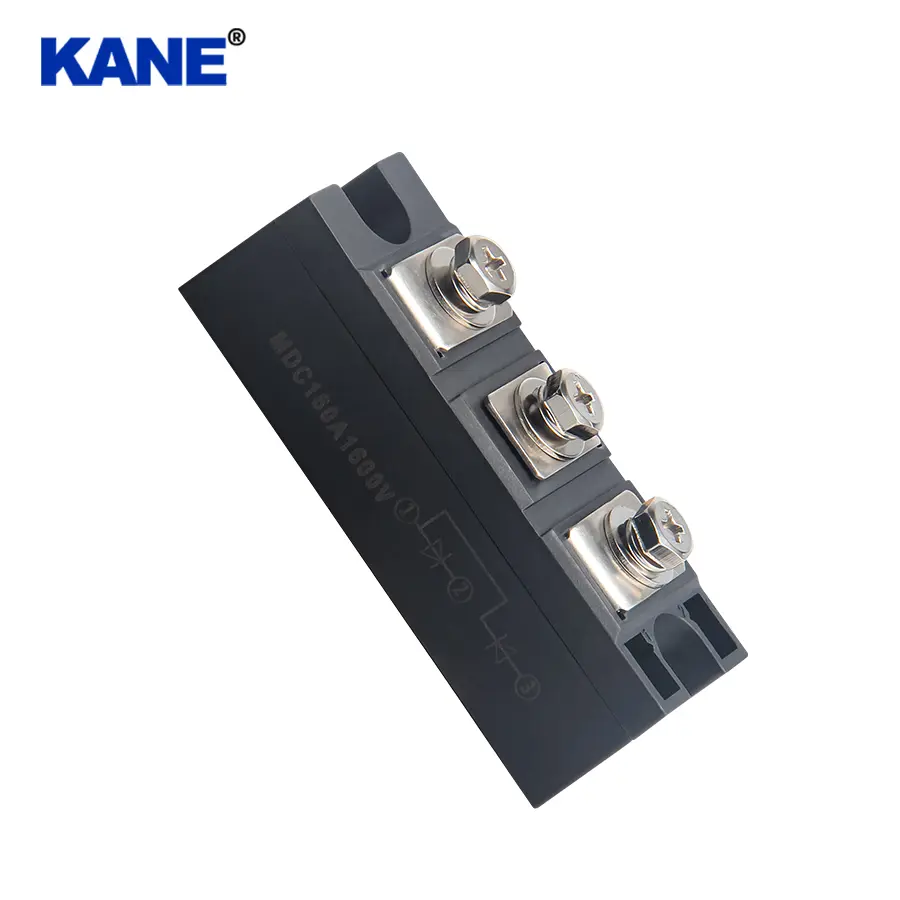

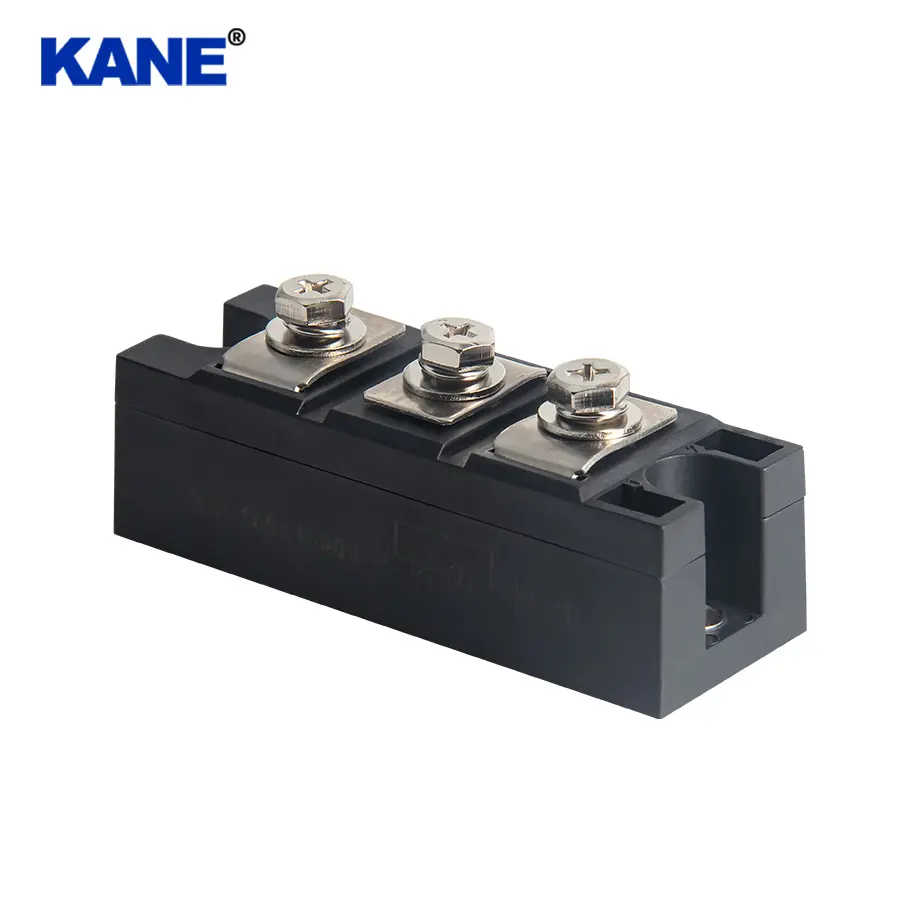

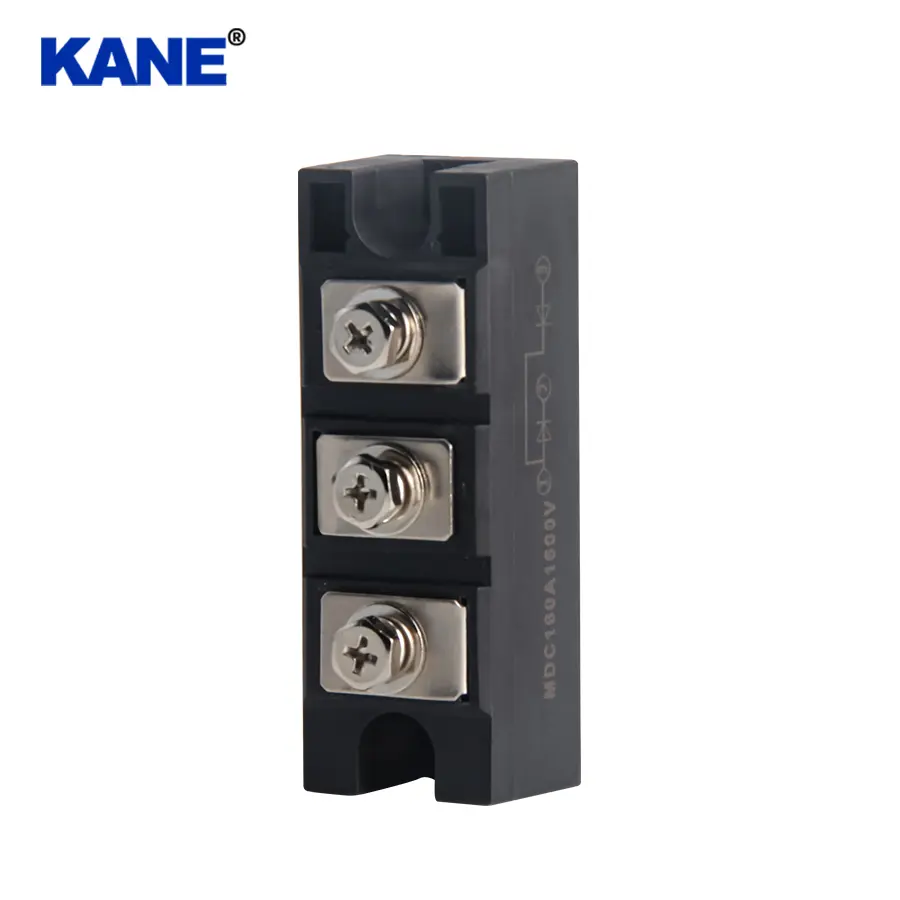

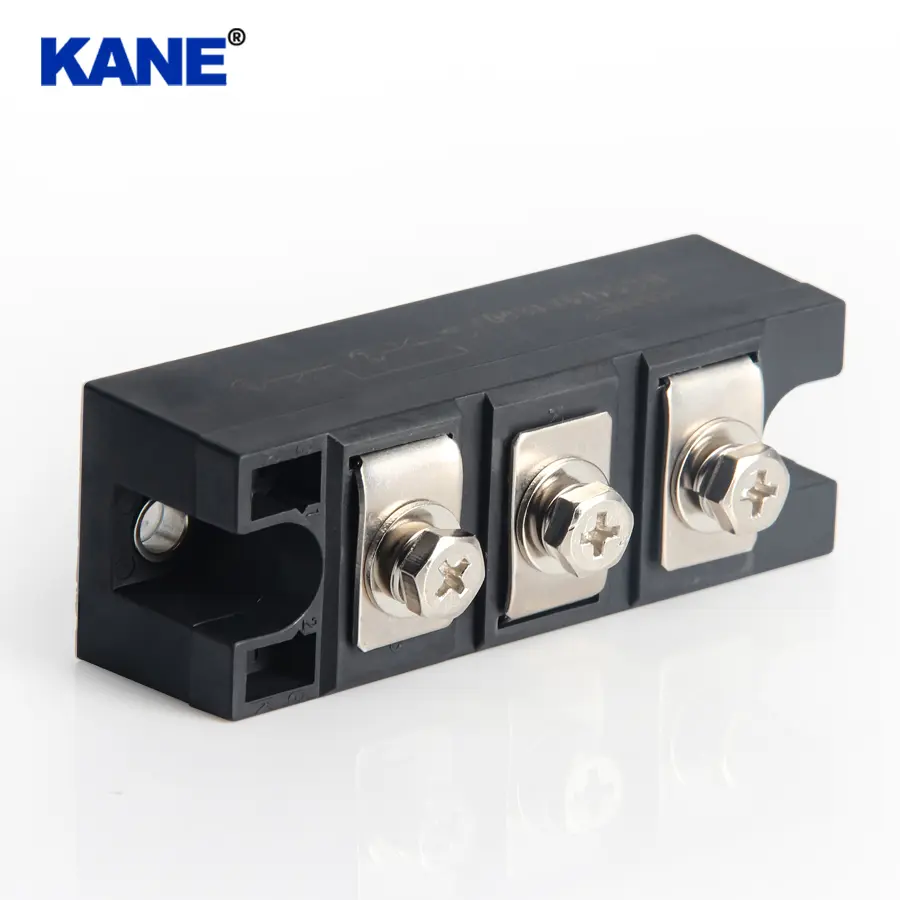

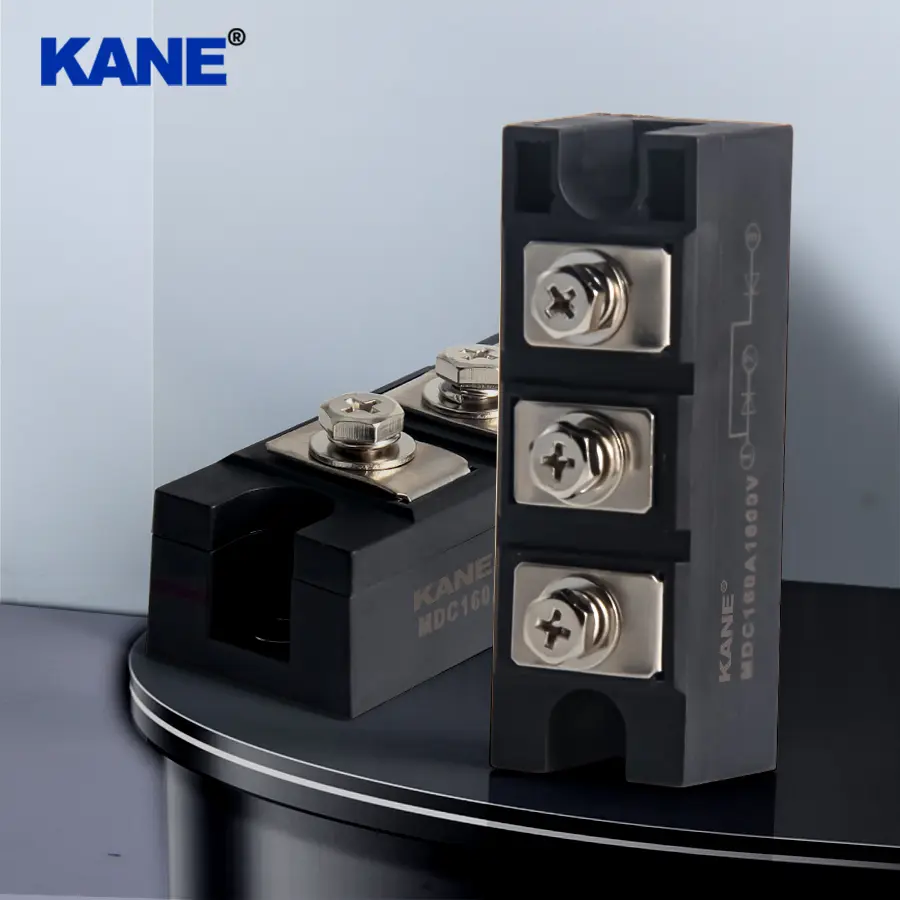

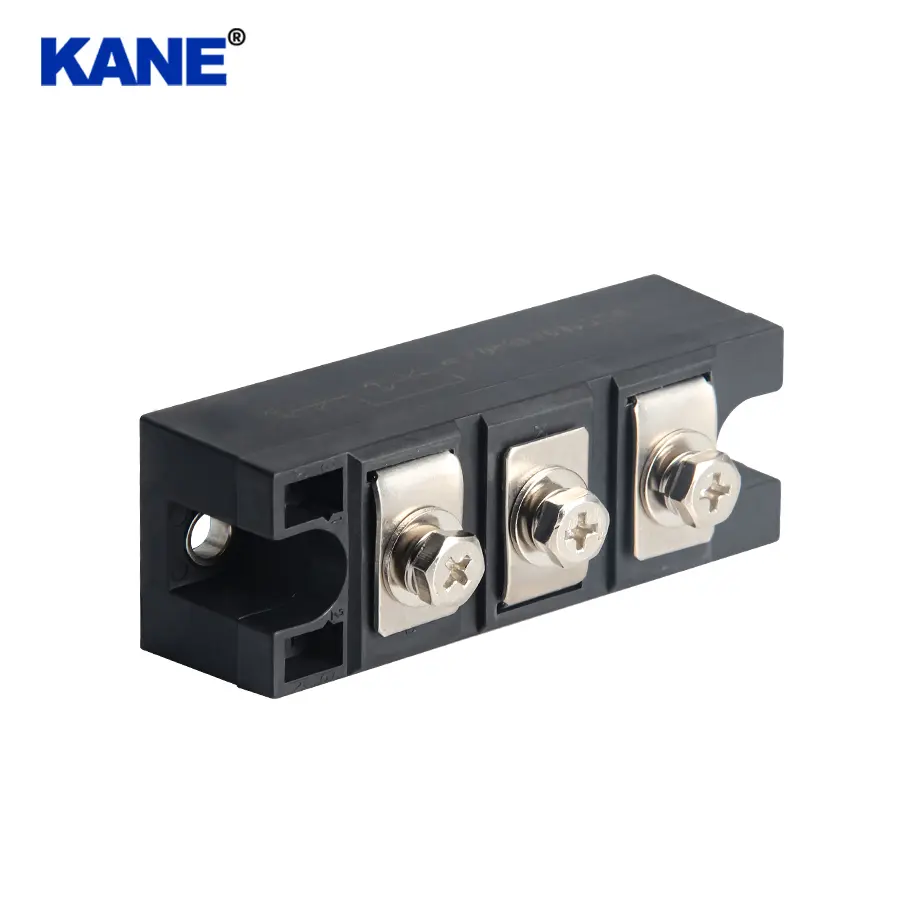

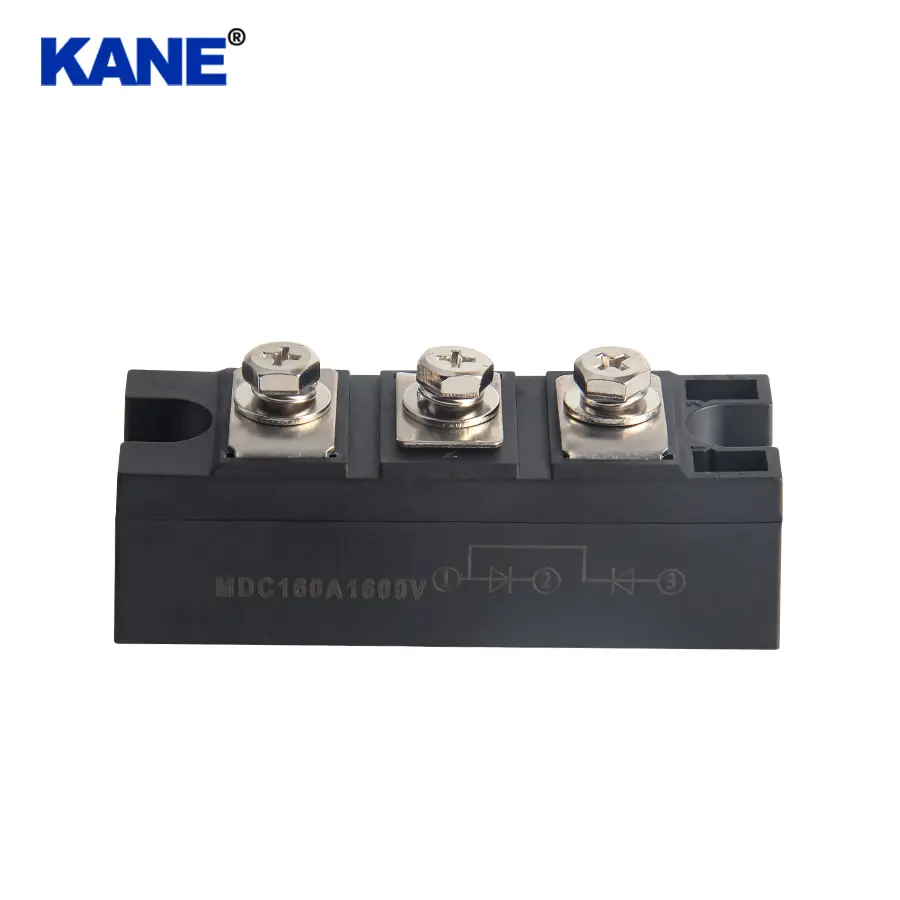

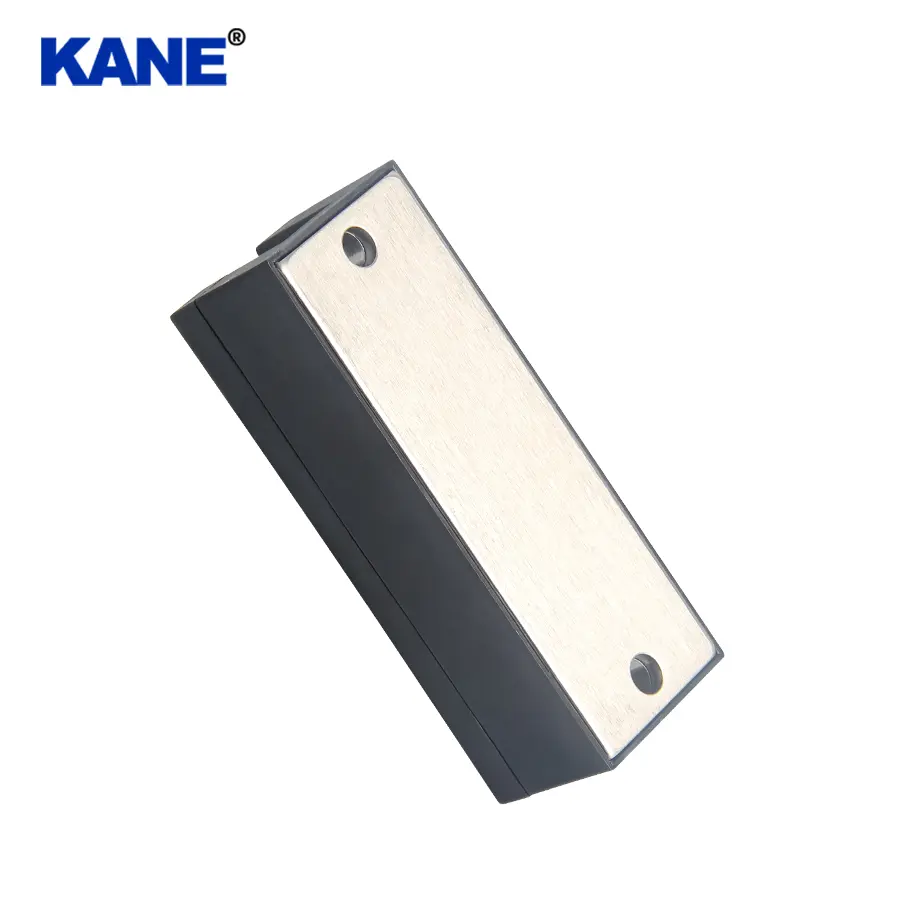

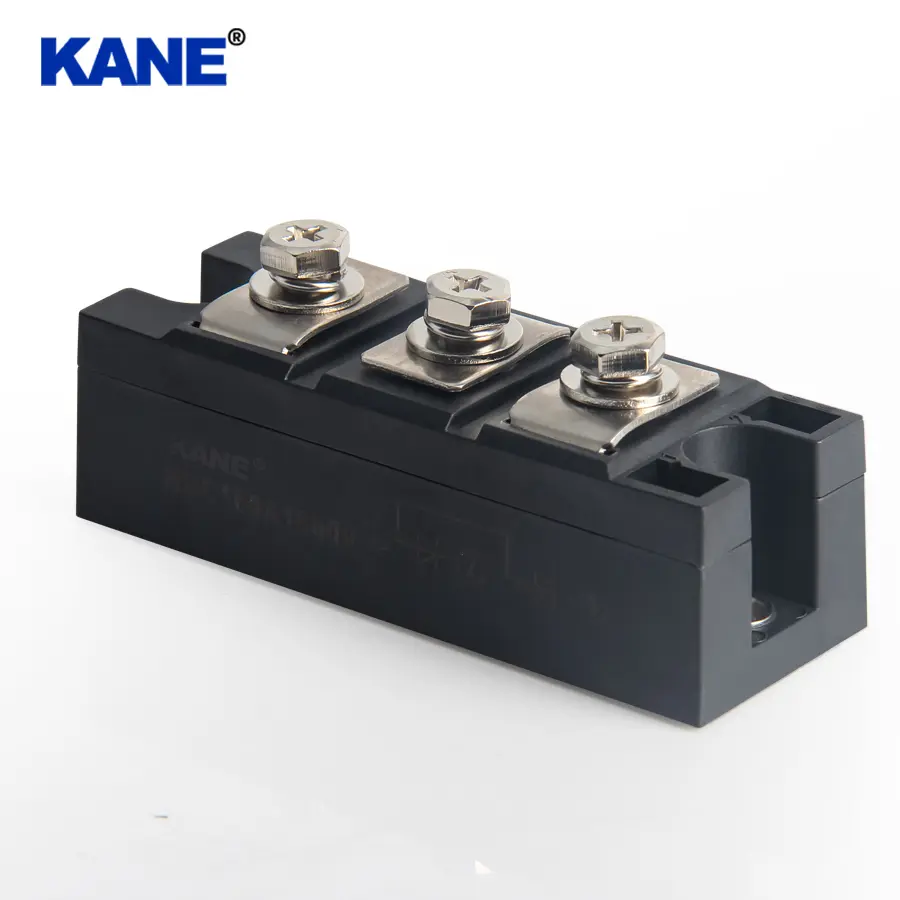

MDC25-3000A 單相橋式整流模組
產品詳情

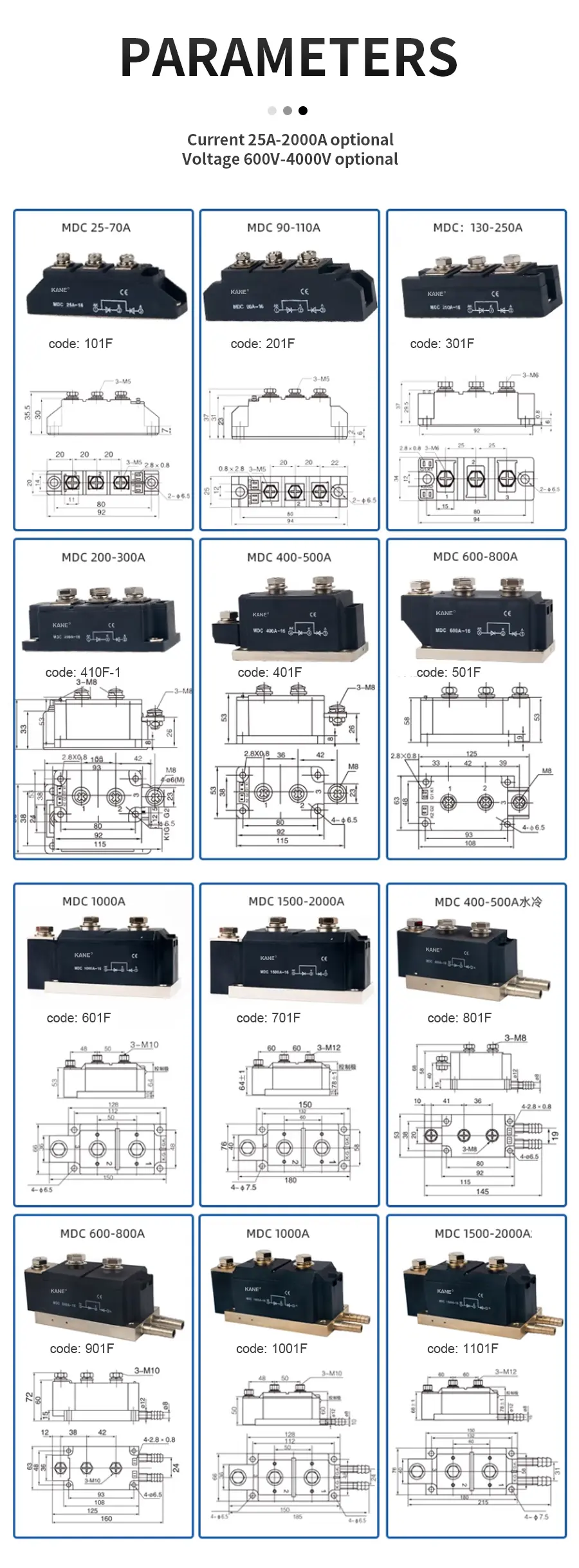

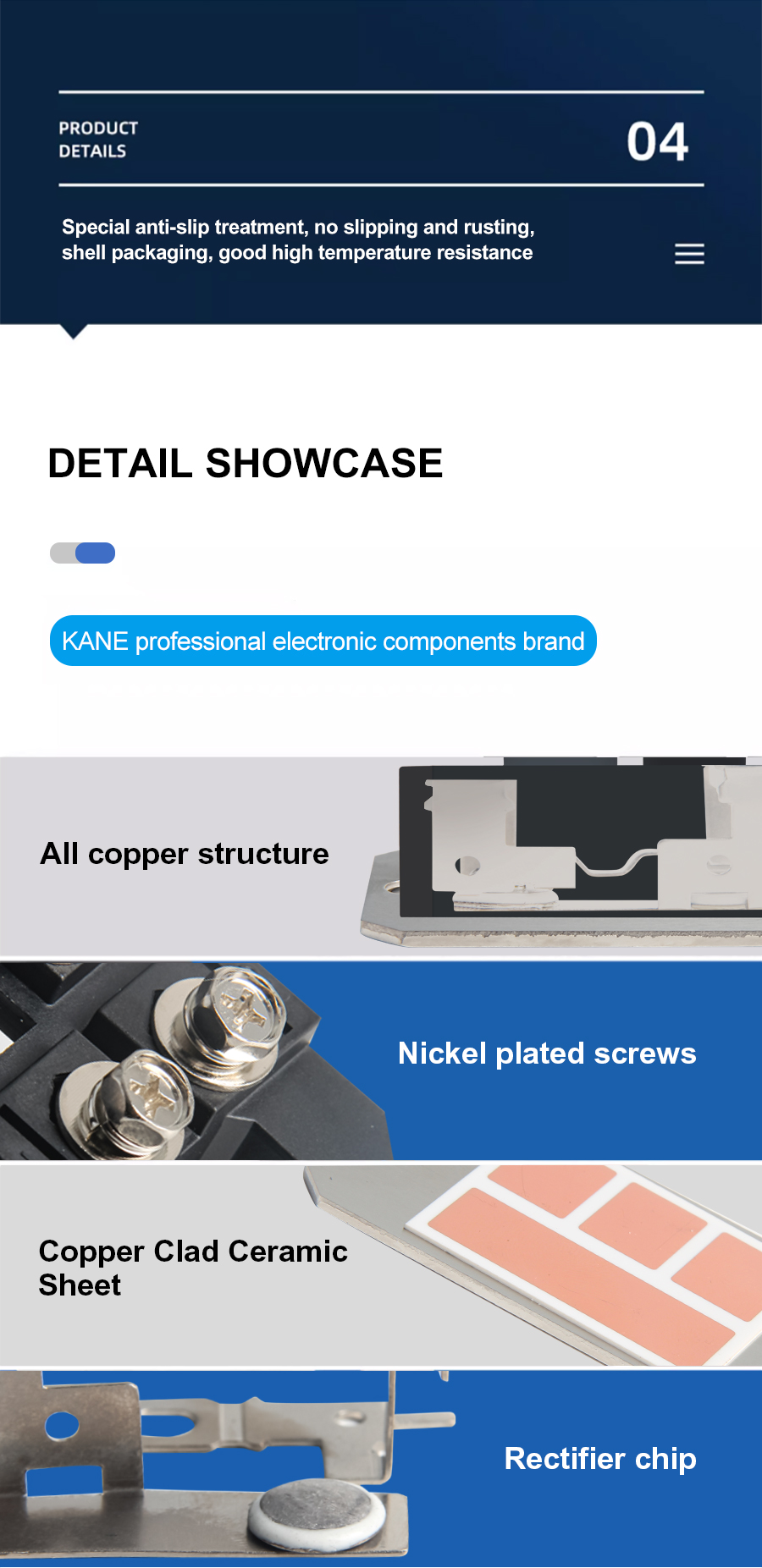

細部圖

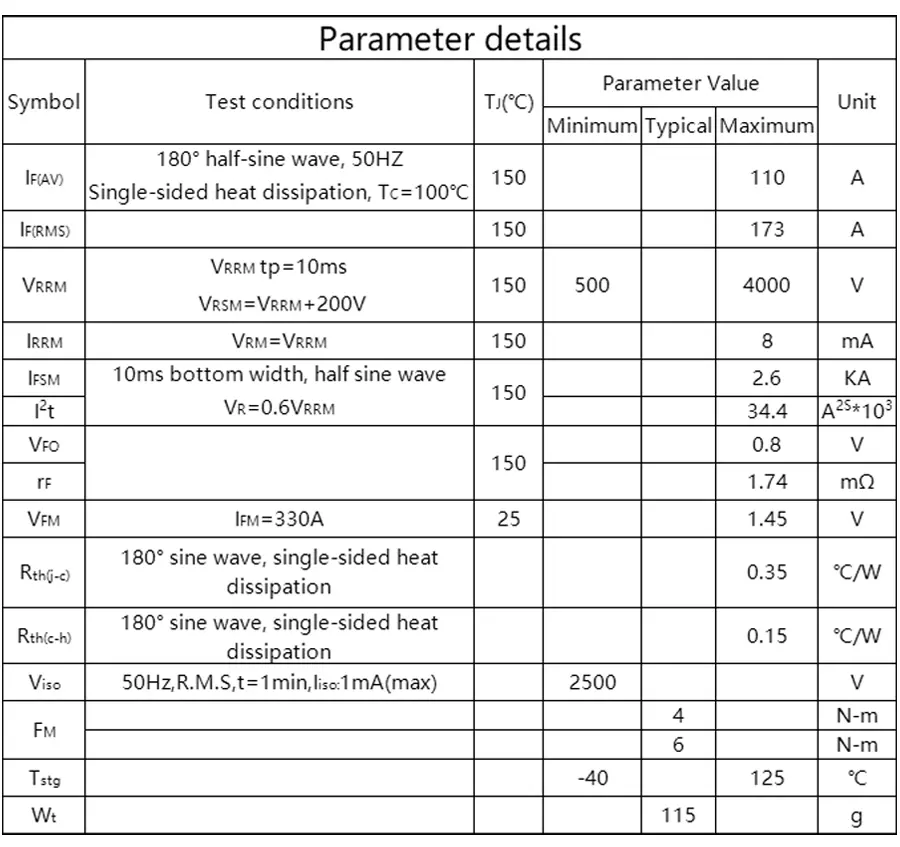

| 參數詳情 | ||||||
| 象徵 | 測試條件 | 結溫 TJ（℃） | 參數值 | 單元 | ||
| 最低限度 | 典型的 | 最大限度 | ||||
| 我F（關閉） | 180°半正弦波，50Hz 單側散熱，TC=100℃ | 150 | 110 | 一個 | ||
| 我F(RMS) | 150 | 173 | 一個 | |||
| 在RRM | 在RRMtp=10毫秒 在區域安全管理=VRRM+200V | 150 | 500 | 4000 | 在 | |
| 我RRM | 在RM=VRRM | 150 | 8 | 碩士 | ||
| 我有限狀態機 | 底部寬度 10 毫秒，半正弦波 在拉=0.6VRRM | 150 | 2.6 | 這 | ||
| 我2t | 34.4 | 一個2S*103 | ||||
| 在FO | 150 | 0.8 | 在 | |||
| rF | 1.74 | mΩ | ||||
| 在調頻 | 我調頻=330A | 25 | 1.45 | 在 | ||
| 拉th(jc) | 180°正弦波，單側散熱 | 0.35 | ℃/W | |||
| 拉th(ch) | 180°正弦波，單側散熱 | 0.15 | ℃/W | |||
| 在異丙醇 | 50Hz，RMS，t=1分鐘，I同位素：1mA（最大值） | 2500 | 在 | |||
| FM | 4 | 牛頓米 | ||||
| 6 | 牛頓米 | |||||
| Tstg | -40 | 125 | ℃ | |||
| 在t | 115 | 克 | ||||

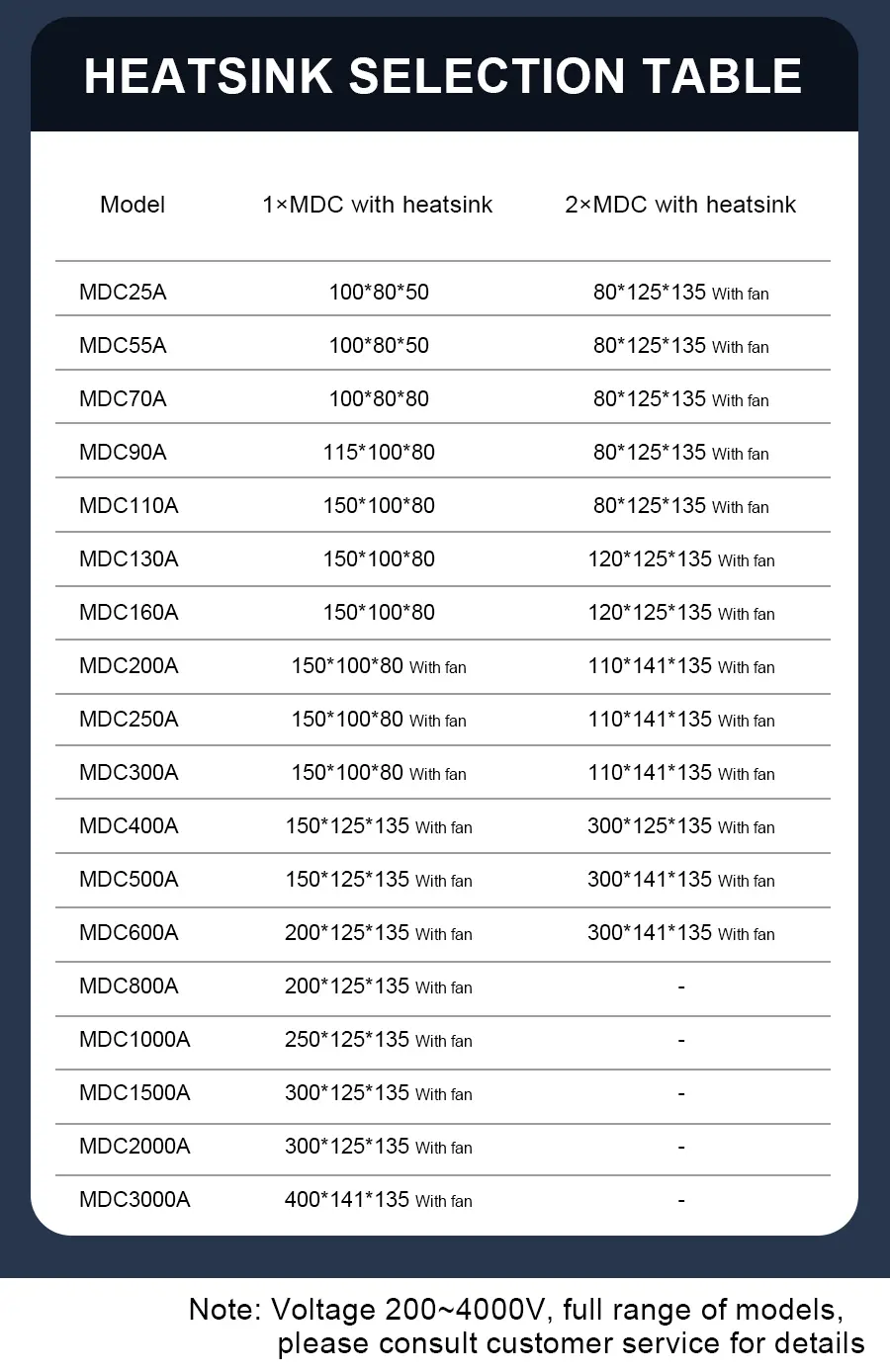

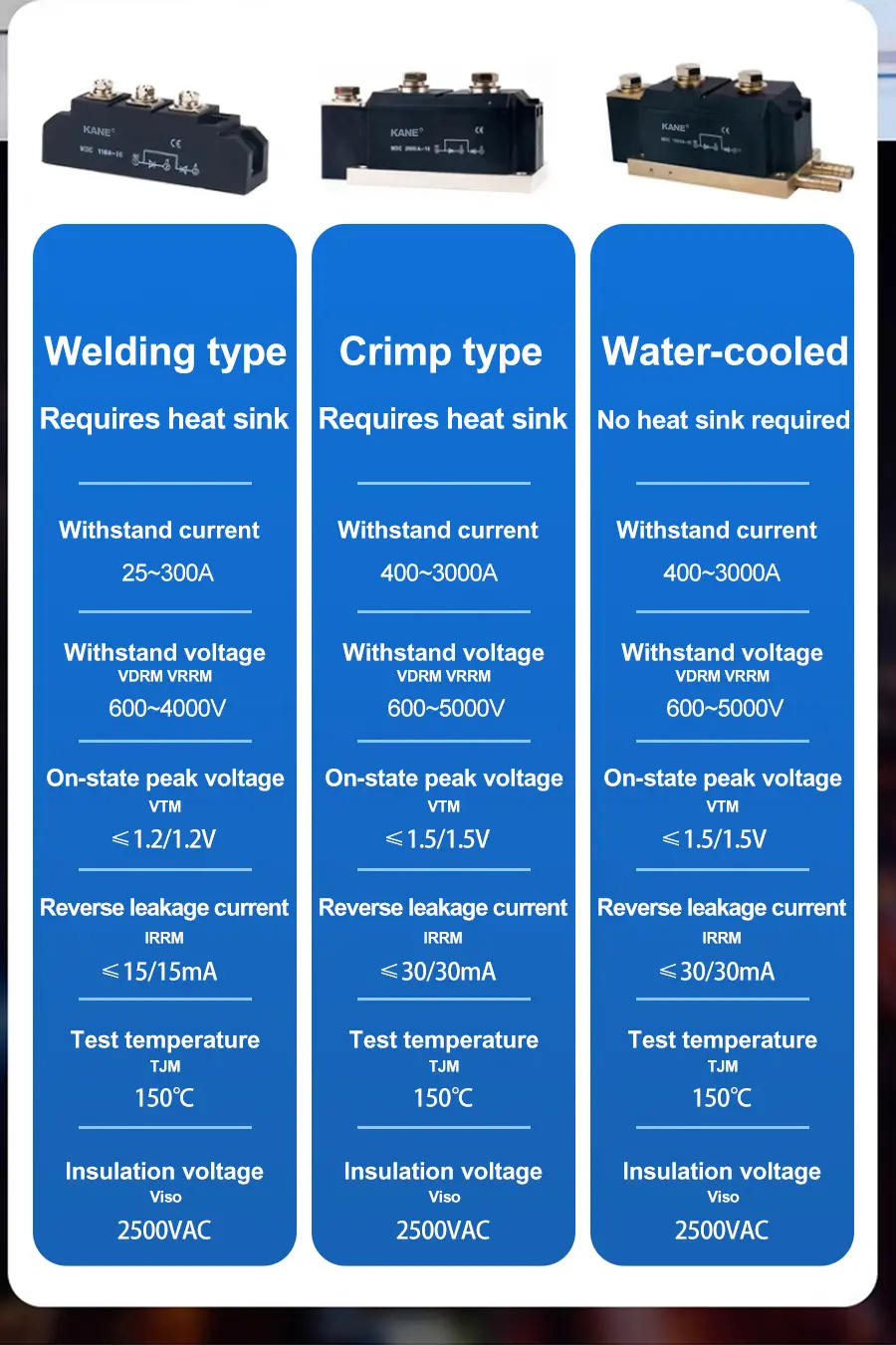

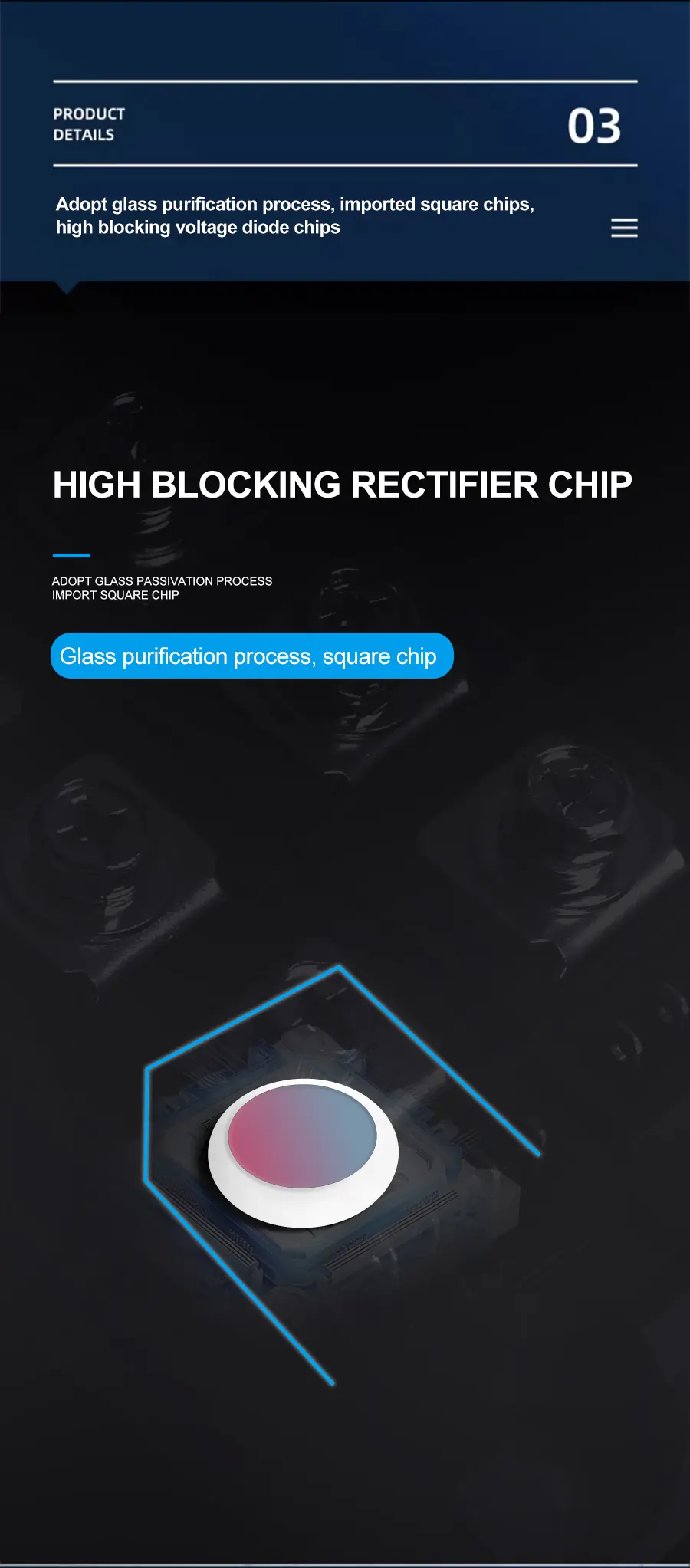

特徵

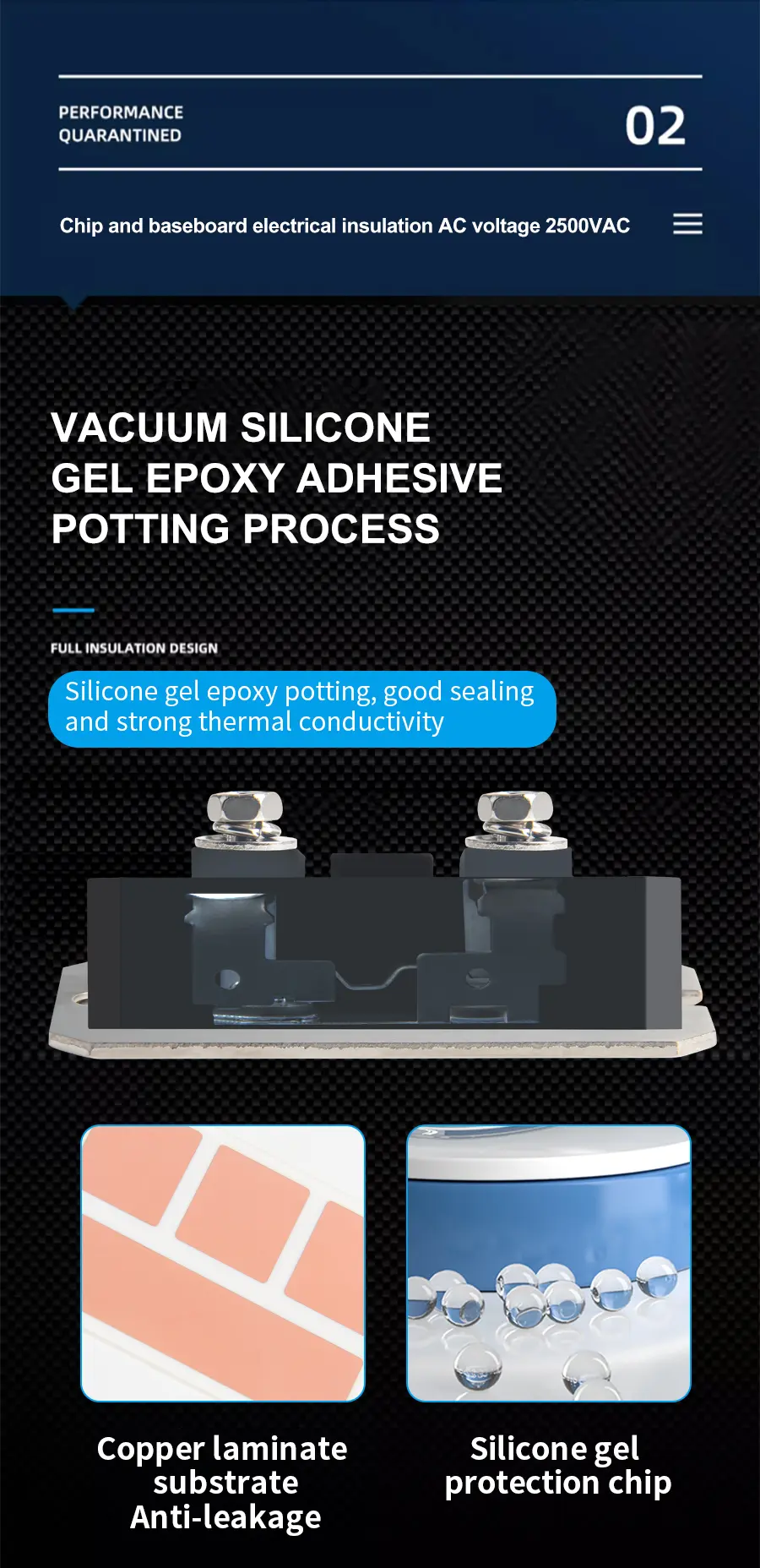

1.晶片與底板電氣絕緣，2500V交流電壓
2.國際標準包裝
3. 全壓接結構，優異的溫度特性與功率循環能力
4.所有低於350A的模組均採用強制風冷，高於400A的模組可選擇風冷或水冷。
5.易於安裝、使用及維護
6.體積小、重量輕

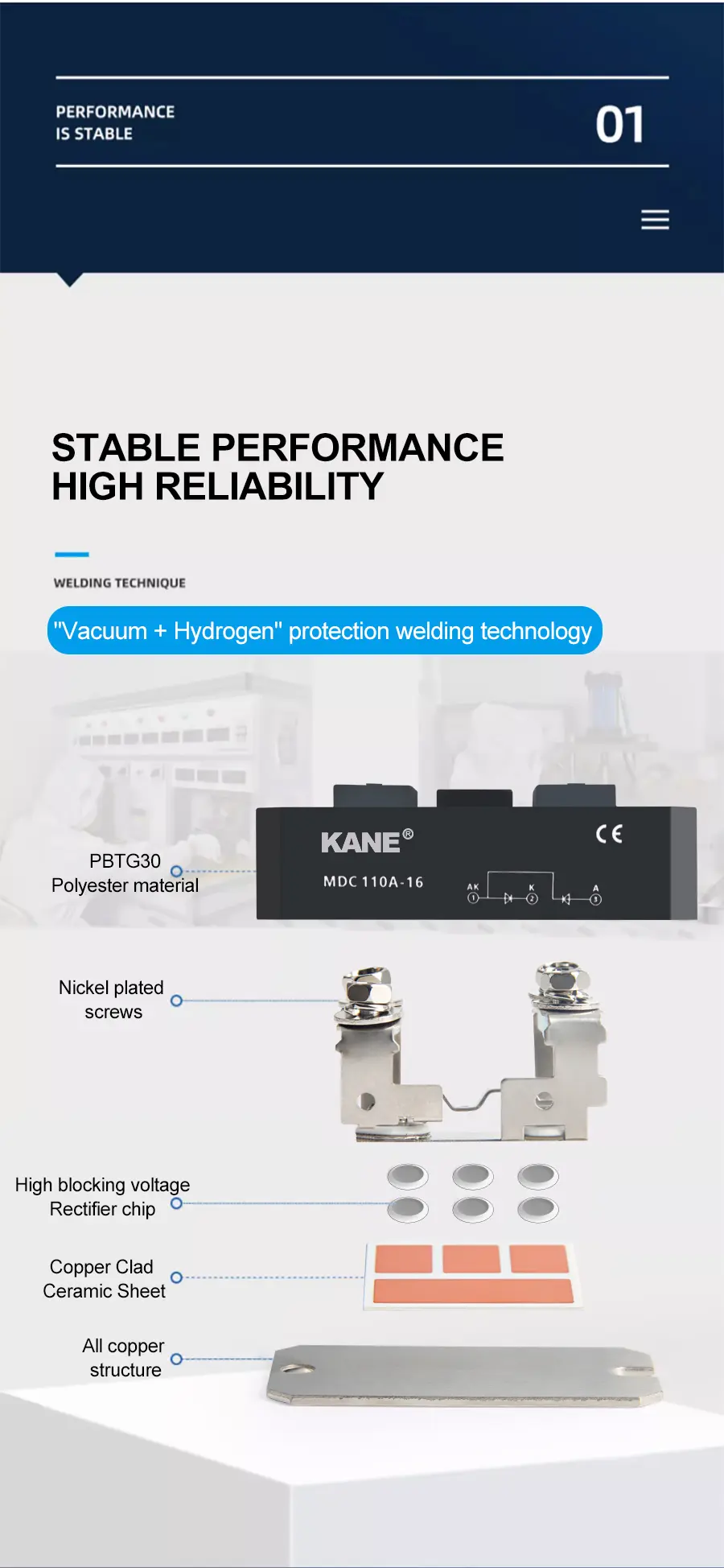

7.真空+氫氣保護焊接技術

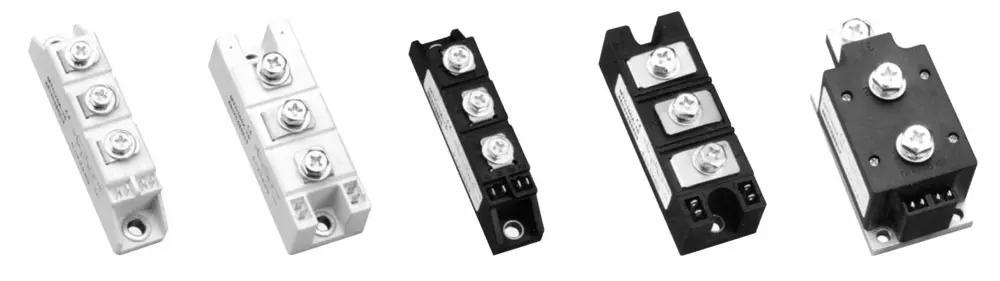

典型應用
儀器設備以直流電源、交流電和直流馬達控制、各種整流電源、馬達軟啟動、焊接機、逆變器、電瓶充放電。

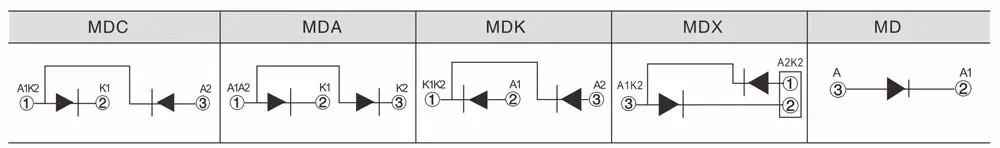

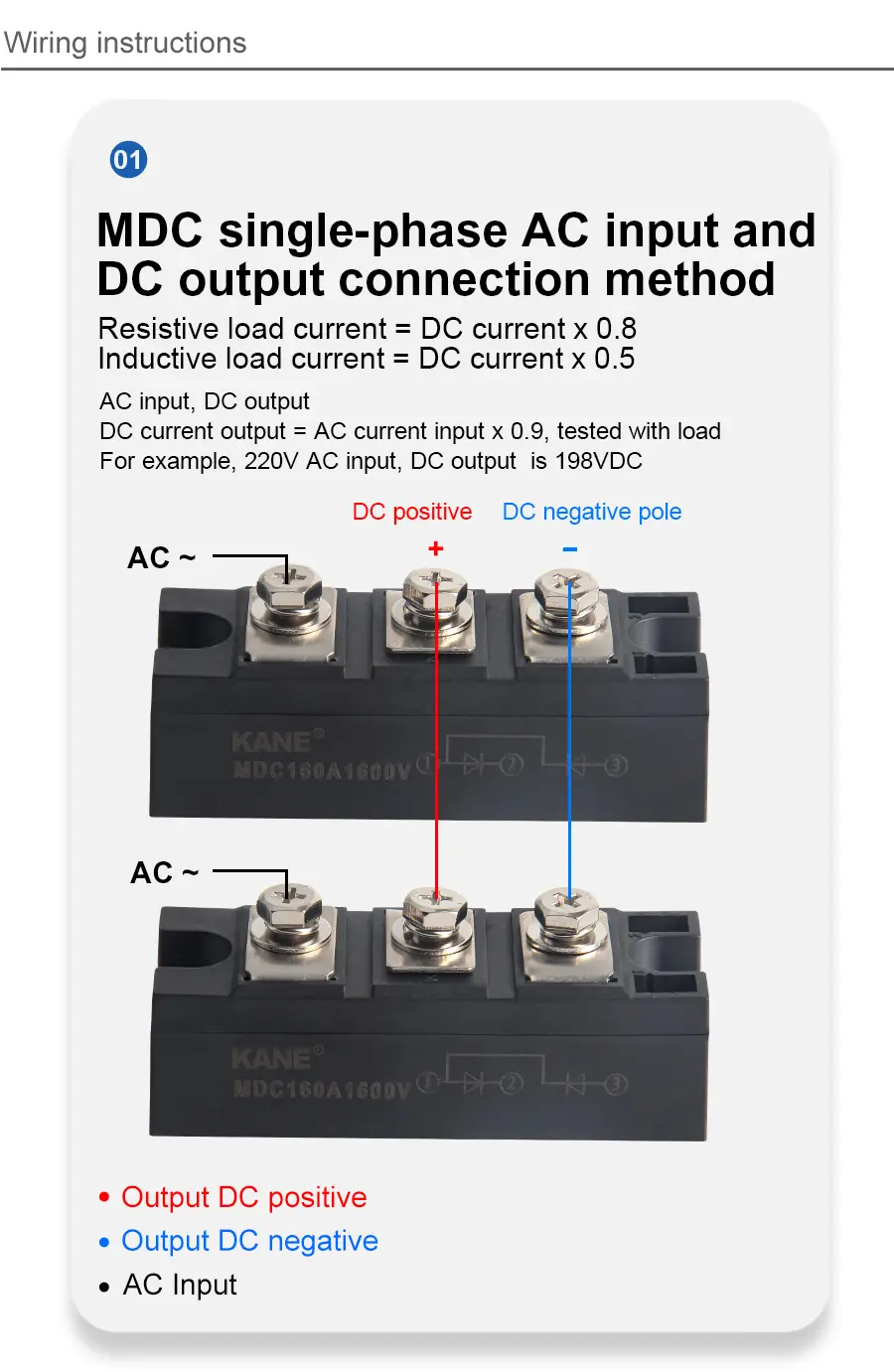

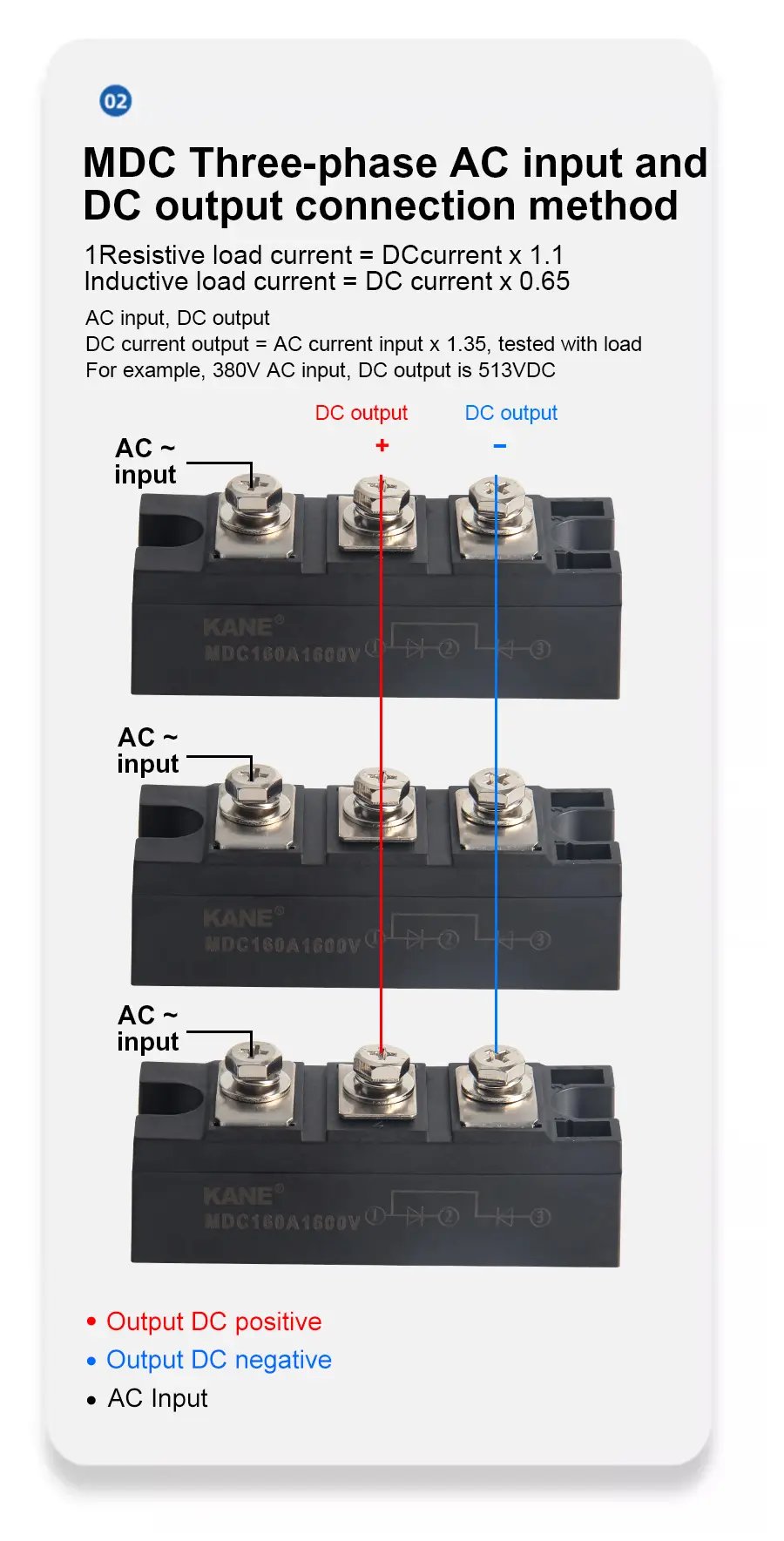

電路圖

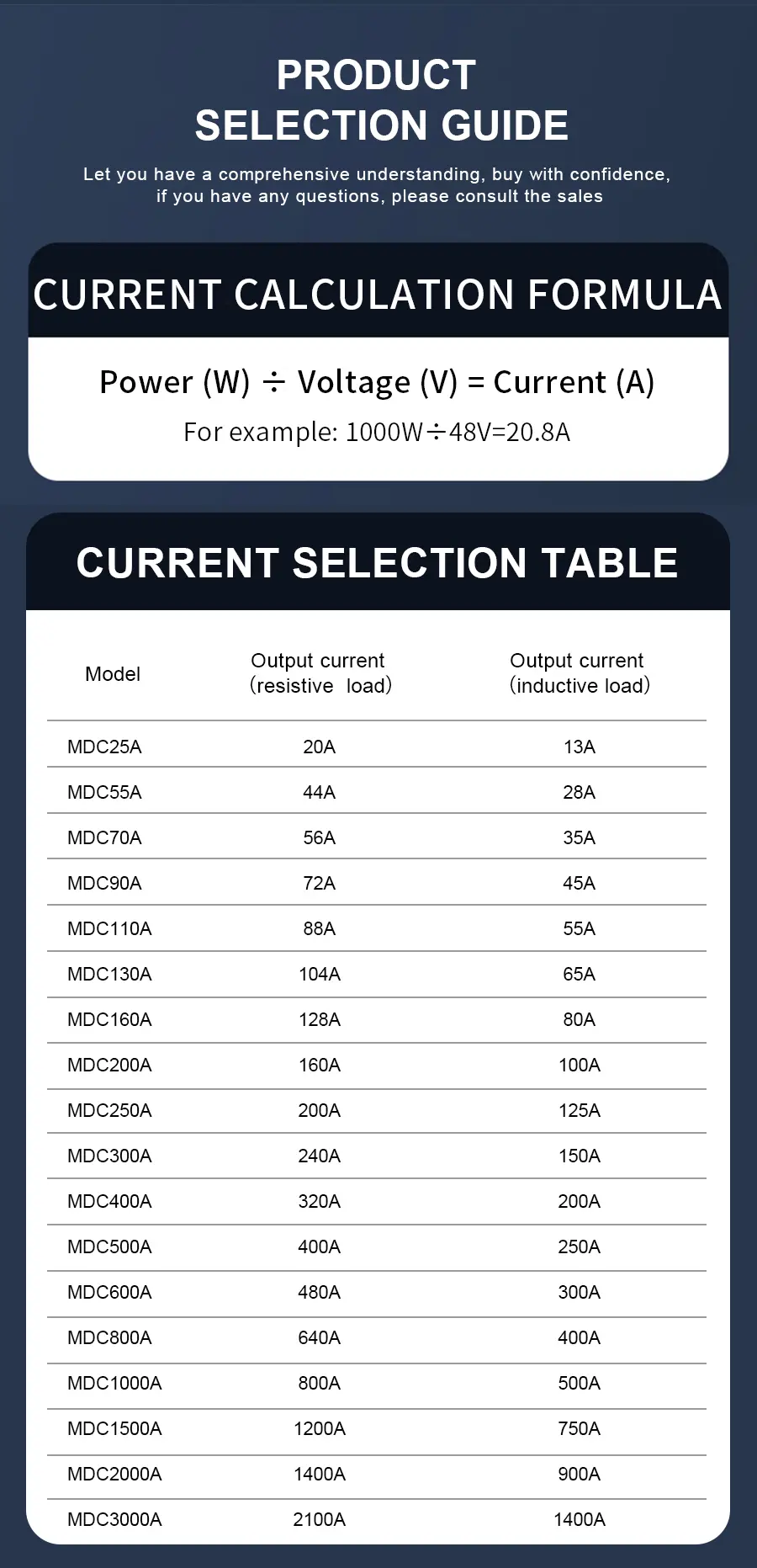

| 類型 | 我F（關閉） | 在RRM | 在TM/我™ | 我RRM | 我F(RMS) | Tjm | 在異丙醇 | |
| 一個 | 在 | 在 | 一個 | 碩士 | 一個 | C | V(AM) | |
| MD×25A | 25 | 400-2600 | 1.5 | 80 | 8 | 41 | 150 | 2500 |
| MD×55A | 55 | 400-2600 | 1.5 | 170 | 8 | 86 | 150 | 2500 |
| MD×70A | 70 | 400-2600 | 1.5 | 270 | 8 | 110 | 150 | 2500 |
| MD×90A | 90 | 400-2600 | 1.5 | 270 | 8 | 141 | 150 | 2500 |
| MD×110A | 110 | 400-2600 | 1.5 | 330 | 8 | 173 | 150 | 2500 |
| MD×130A | 130 | 400-2600 | 1.5 | 410 | 12 | 212 | 150 | 2500 |
| MD×160A | 160 | 400-2600 | 1.5 | 480 | 12 | 251 | 150 | 2500 |
| MD×200A | 200 | 400-2600 | 1.5 | 600 | 12 | 314 | 150 | 2500 |
| MD×250A | 250 | 400-2600 | 1.5 | 750 | 20 | 393 | 150 | 2500 |
| MD×300A | 300 | 400-2600 | 1.5 | 900 | 20 | 471 | 150 | 2500 |
| MD×400A | 400 | 400-2600 | 1.65 | 1000 | 40 | 640 | 150 | 2500 |
| MD×500A | 500 | 400-2600 | 1.65 | 1500 | 40 | 785 | 150 | 2500 |
| MD×600A | 600 | 400-2600 | 1.65 | 2400 | 40 | 785 | 150 | 2500 |
| MD×800A | 800 | 400-2600 | 1.65 | 2400 | 40 | 785 | 150 | 2500 |
| MD×1000A | 1000 | 400-2600 | 1.65 | 3000 | 40 | 785 | 150 | 2500 |
| MD×500A* | 500 | 400-2600 | 1.65 | 1500 | 40 | 785 | 150 | 2500 |
| MD×800A* | 800 | 400-2600 | 1.65 | 2400 | 40 | 1256 | 150 | 2500 |
筆記：
1. * 表示水冷模組
2. MDx 代表 MDC、MDK、MDA、MDX 和 MD 中的任何一個。
3. 根據電路圖，確定 RM、SKKD、DD、MDX、2RI 等的對應型號。
