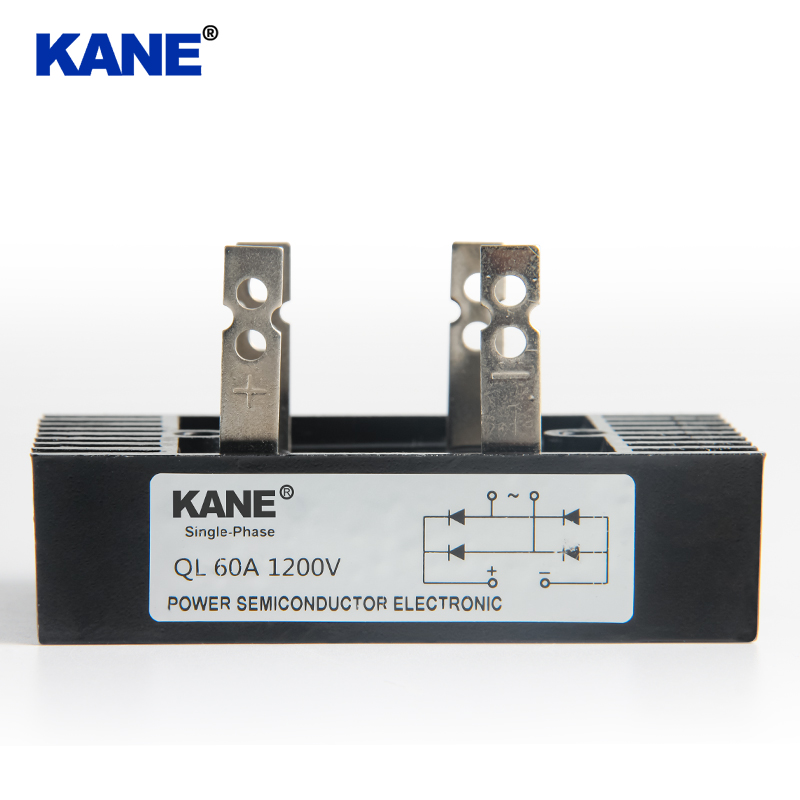

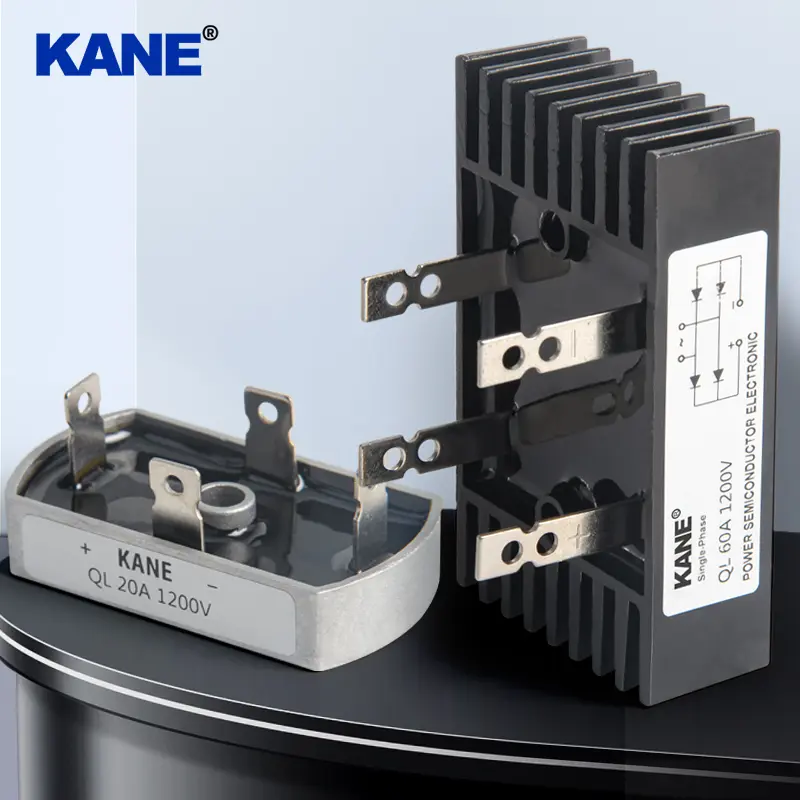

QL單相橋式整流器
產品詳情
細部圖

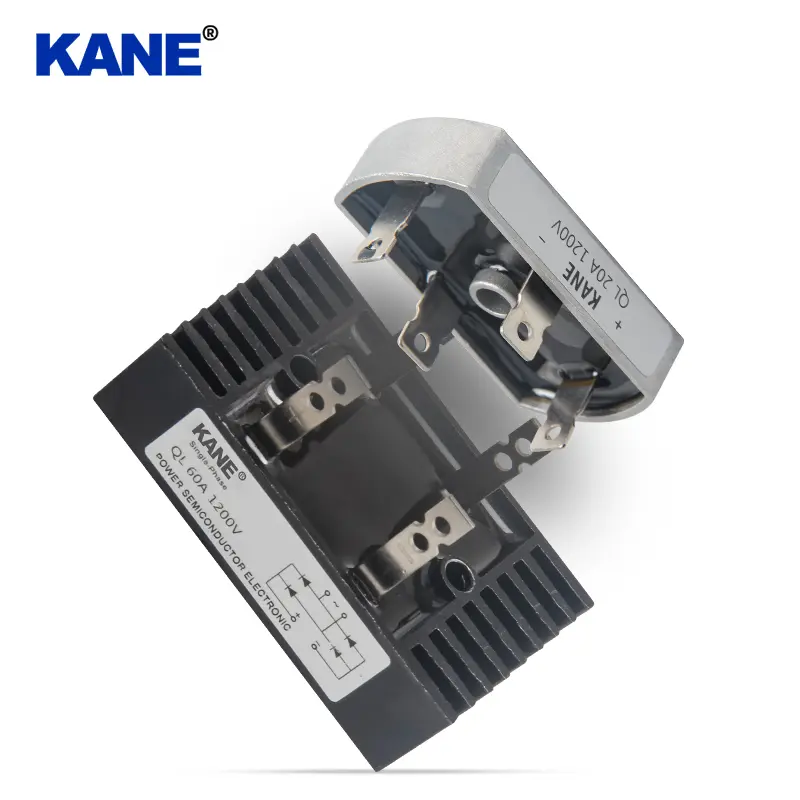

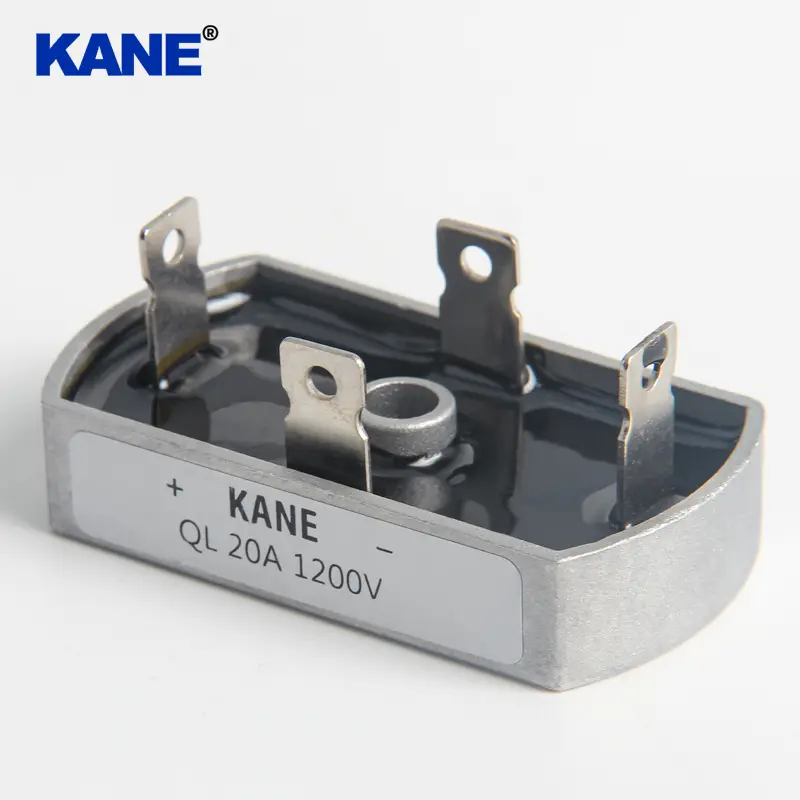

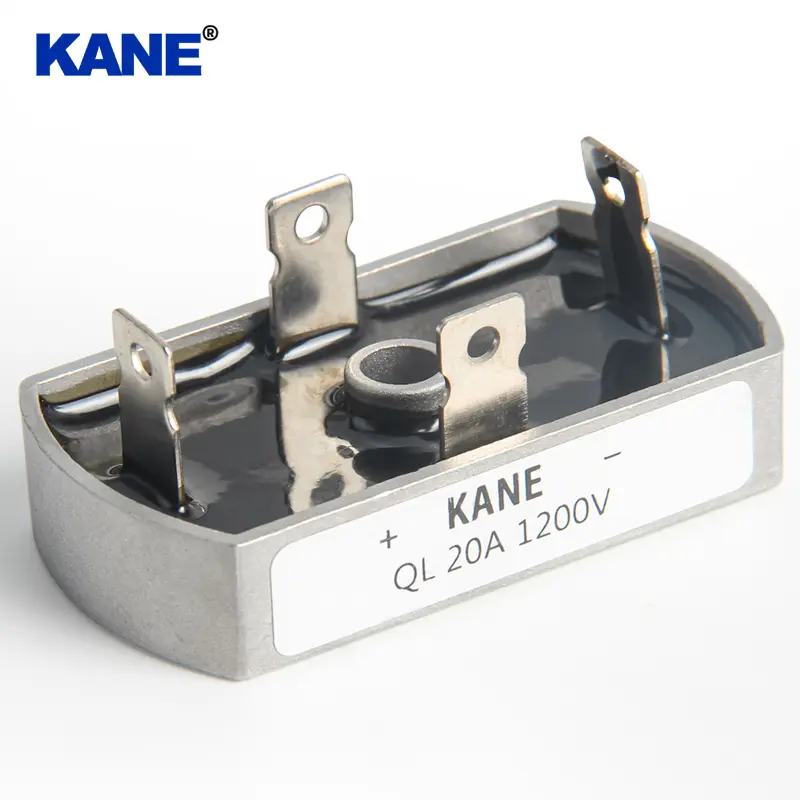

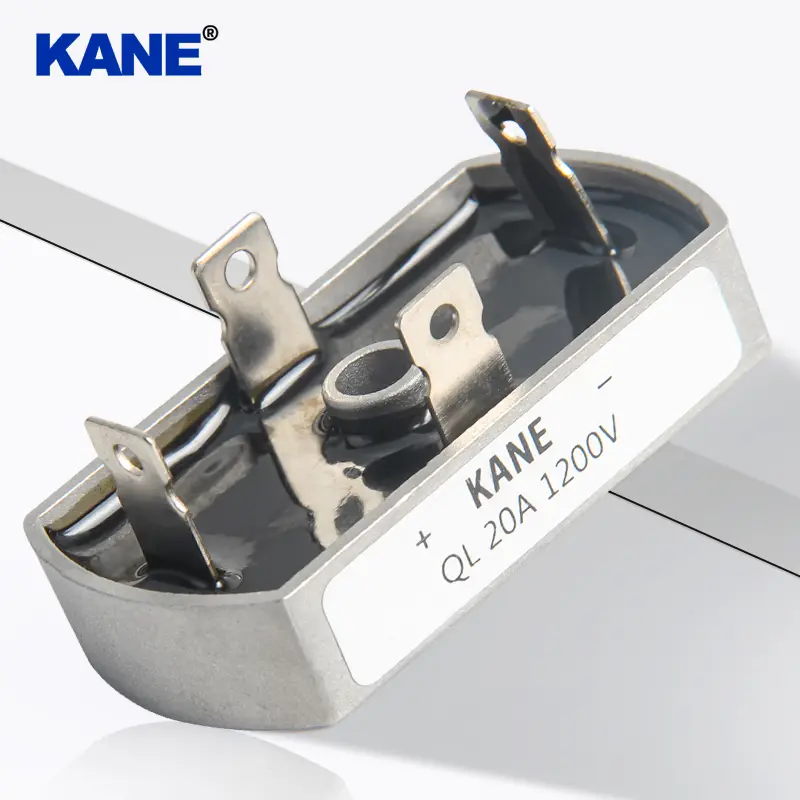

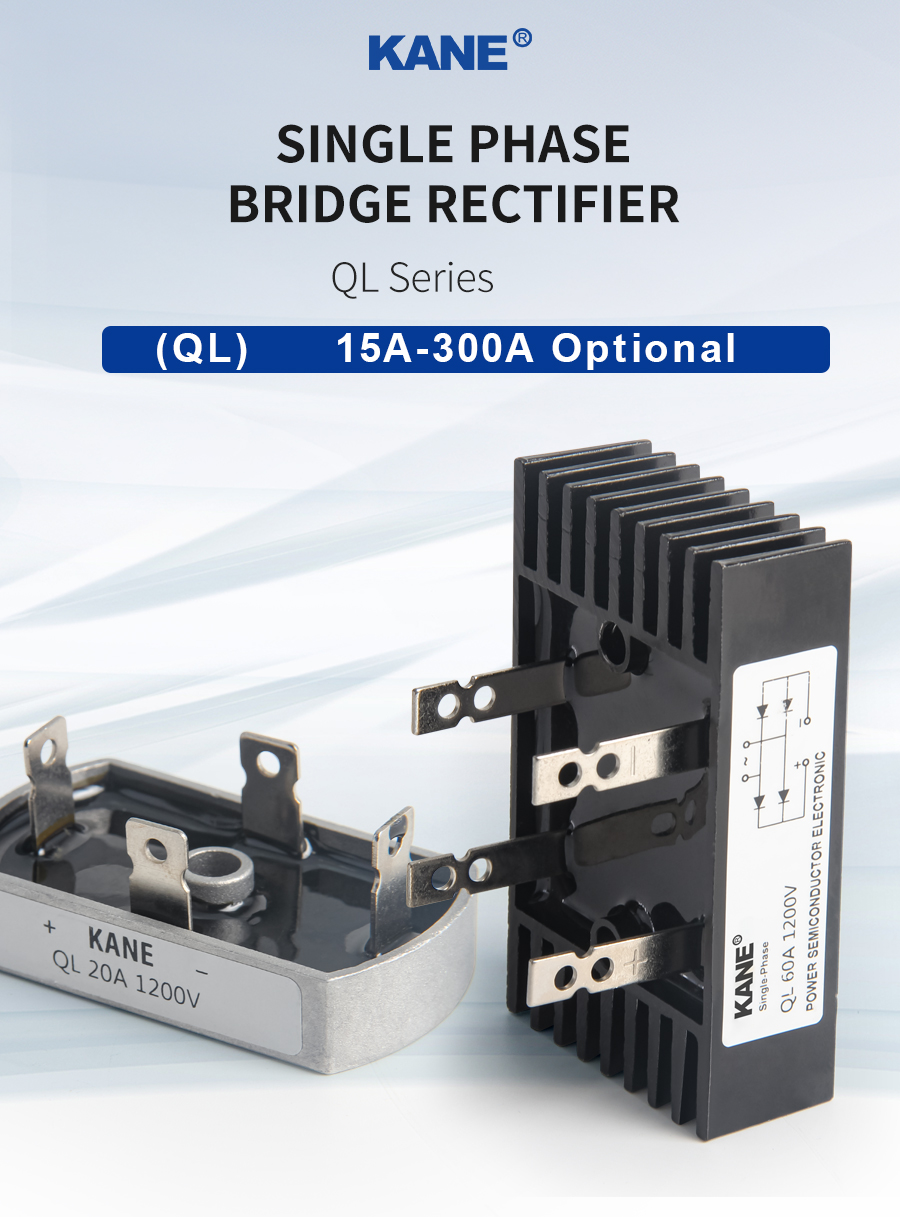

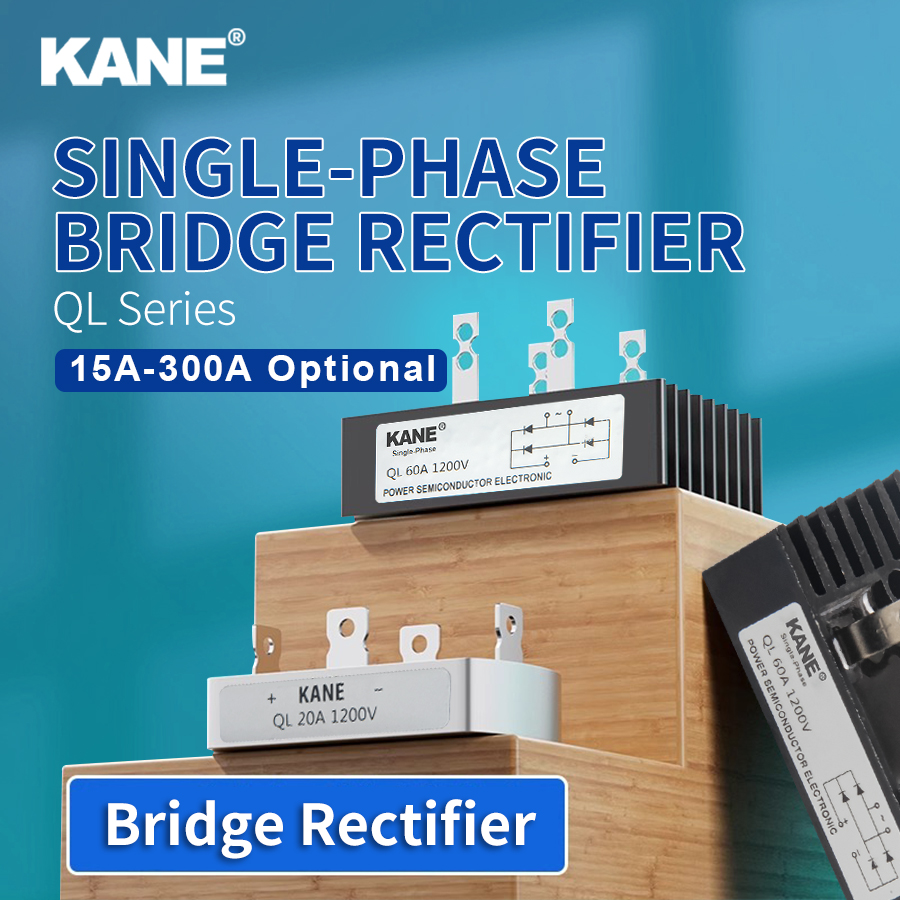

QL單相橋式整流器
特徵：
1. 電流：5-250A
2. 電壓：100-1600V

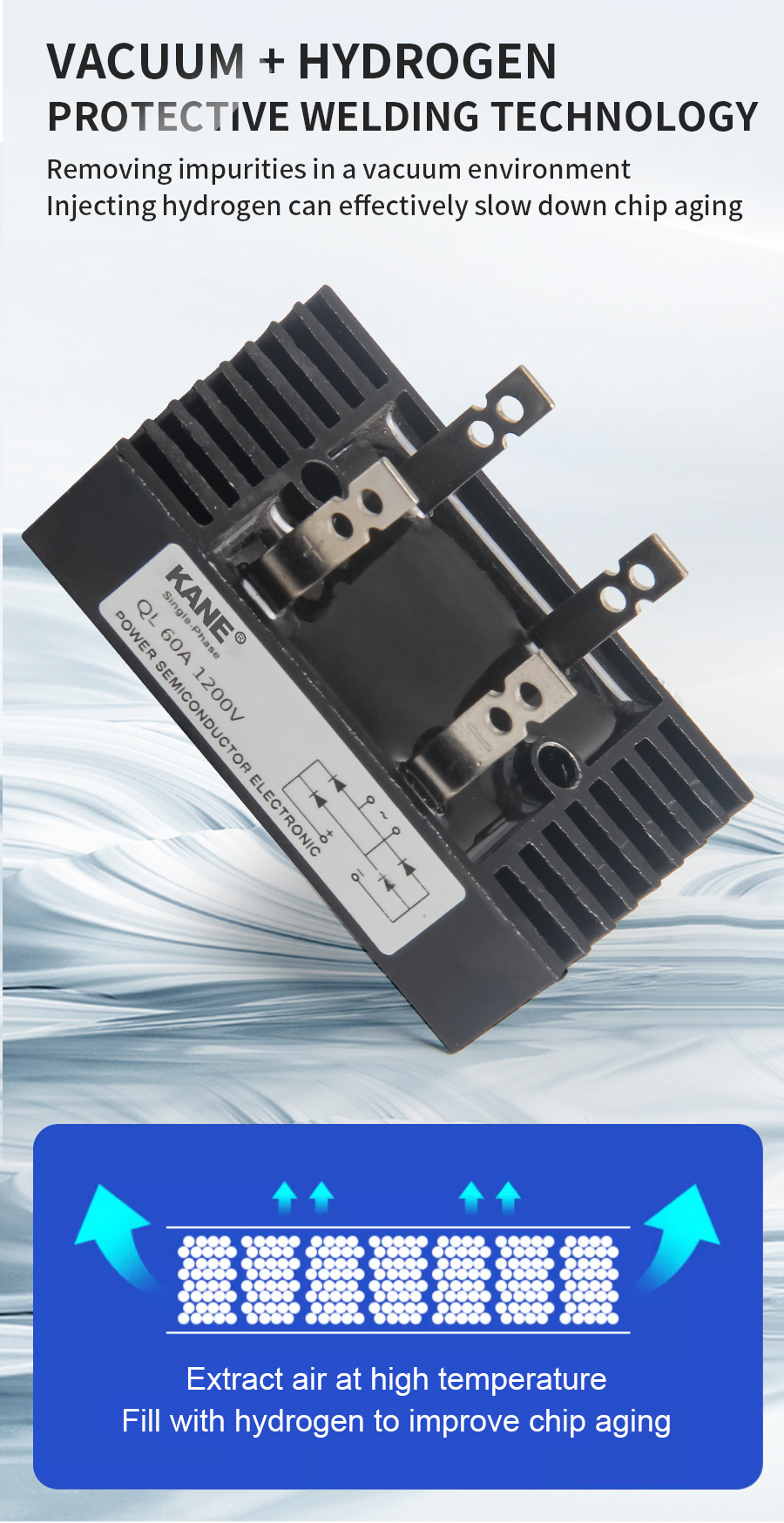

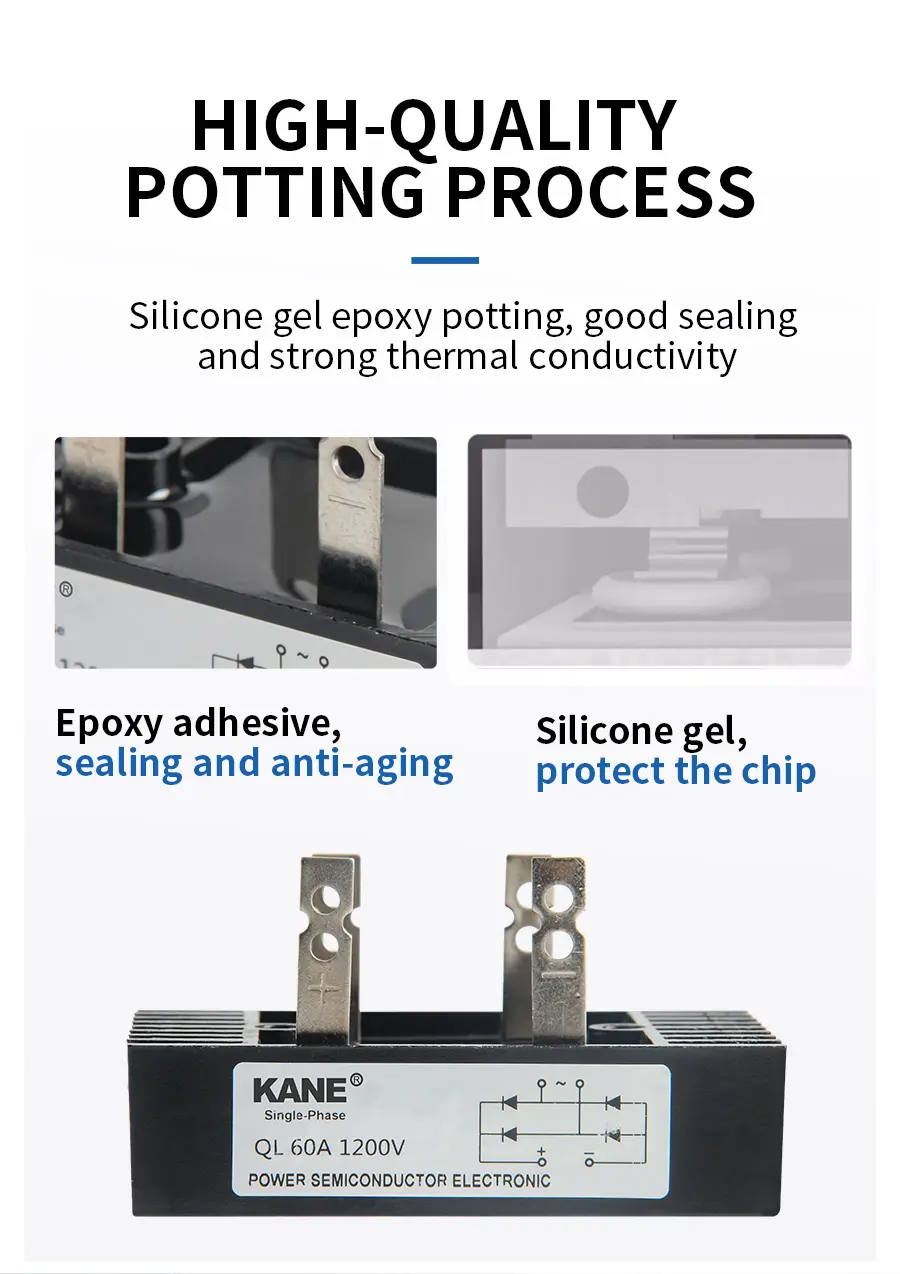

3. 小型通用「真空+氫氣保護」焊接技術

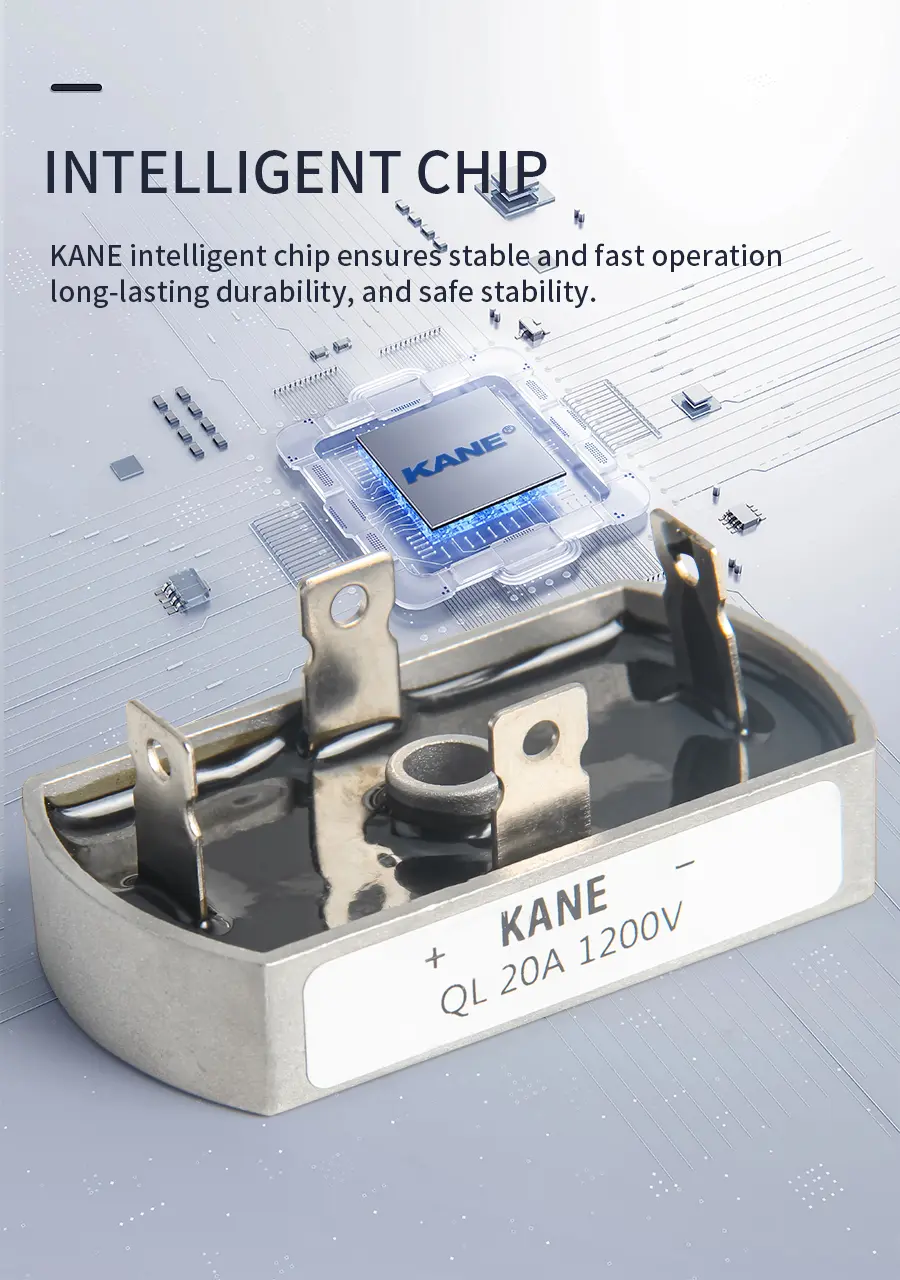

4. 玻璃鈍化二極體晶片
5. 出色的功率/音量比
6. 高導熱性封裝
典型應用：
1.整流電源
2.工業自動化控制
3.CNC工具機，遠端控制系統

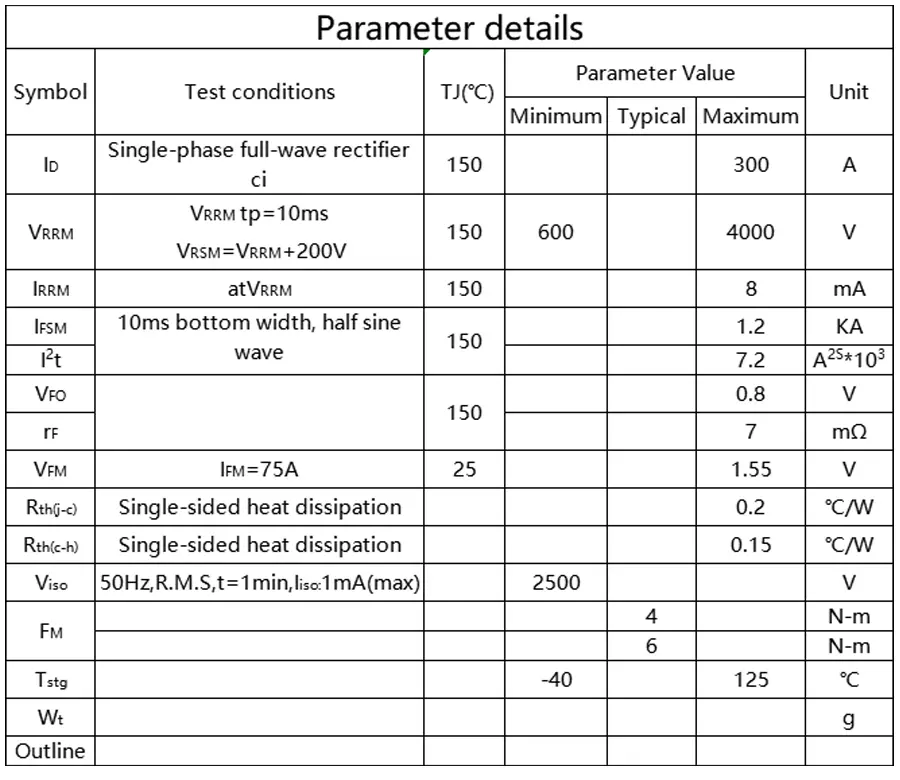

| 參數 | ||||||
| 象徵 | 測試條件 | 結溫 TJ(℃) | 參數值 | 單元 | ||
| 最低限度 | 典型的 | 最大限度 | ||||
| 我D | 單相全波整流電路，溫度係數為100℃ | 150 | 300 | 一個 | ||
| 在RRM | 在RRMtp=10毫秒 在區域安全管理=VRRM+200V | 150 | 600 | 4000 | 在 | |
| 我RRM | atVRRM | 150 | 8 | 碩士 | ||
| 我有限狀態機 | 底部寬度 10 毫秒，半正弦波 VR=0.6VRRM | 150 | 1.2 | 這 | ||
| 我2t | 7.2 | 一個2S*103 | ||||
| 在FO | 150 | 0.8 | 在 | |||
| rF | 7 | mΩ | ||||
| 在調頻 | 我調頻=75A | 25 | 1.55 | 在 | ||
| 拉th(jc) | 單側散熱 | 0.2 | ℃/W | |||
| 拉th(ch) | 單側散熱 | 0.15 | ℃/W | |||
| 在異丙醇 | 50Hz，RMS，t=1分鐘，I同位素：1mA（最大值） | 2500 | 在 | |||
| FM | 4 | 牛頓米 | ||||
| 6 | 牛頓米 | |||||
| Tstg | -40 | 125 | ℃ | |||
| 在t | 克 | |||||

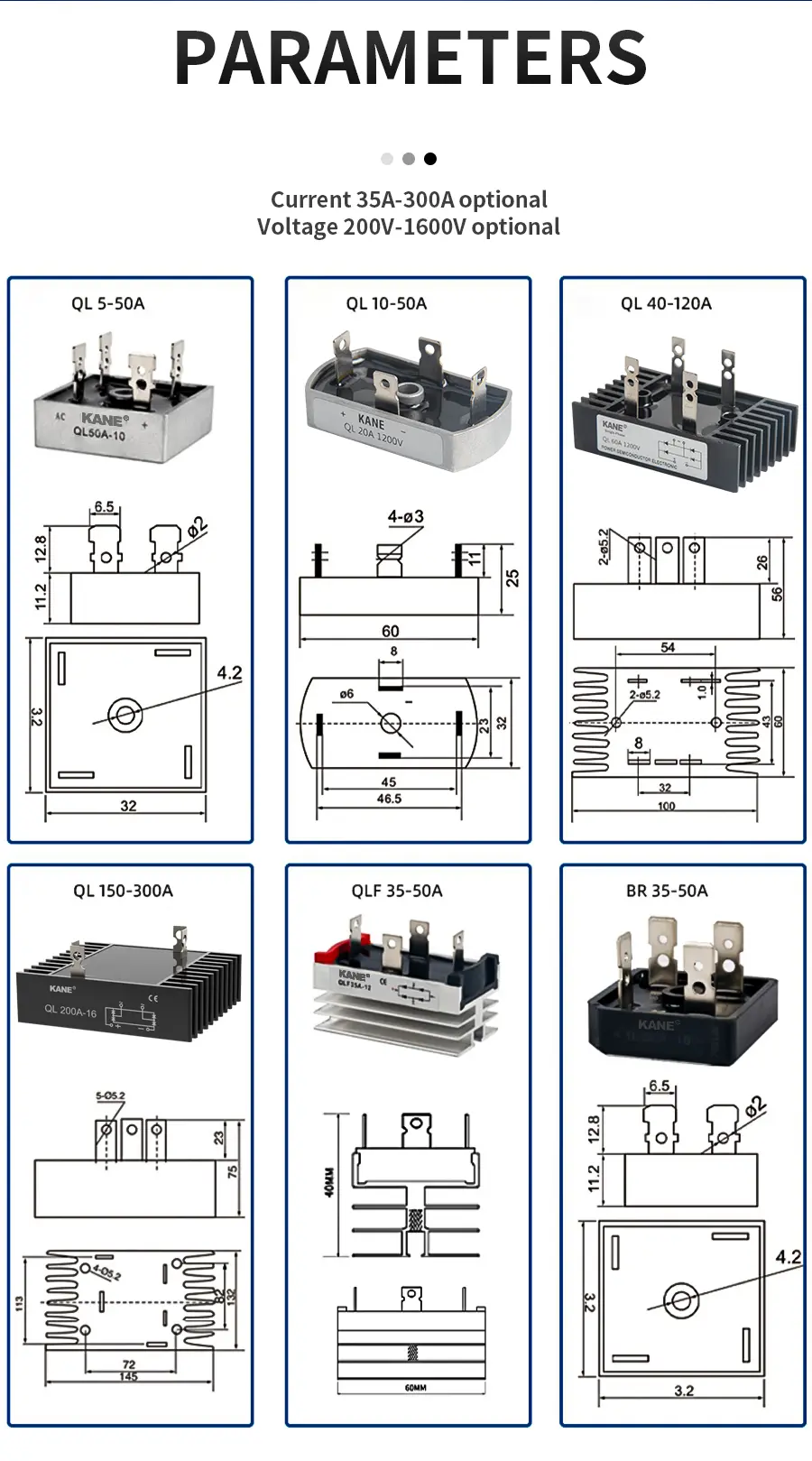

| 大綱 | ||||||
