MFC SKKT 單相橋式整流器 25-2000A 模組
產品詳情

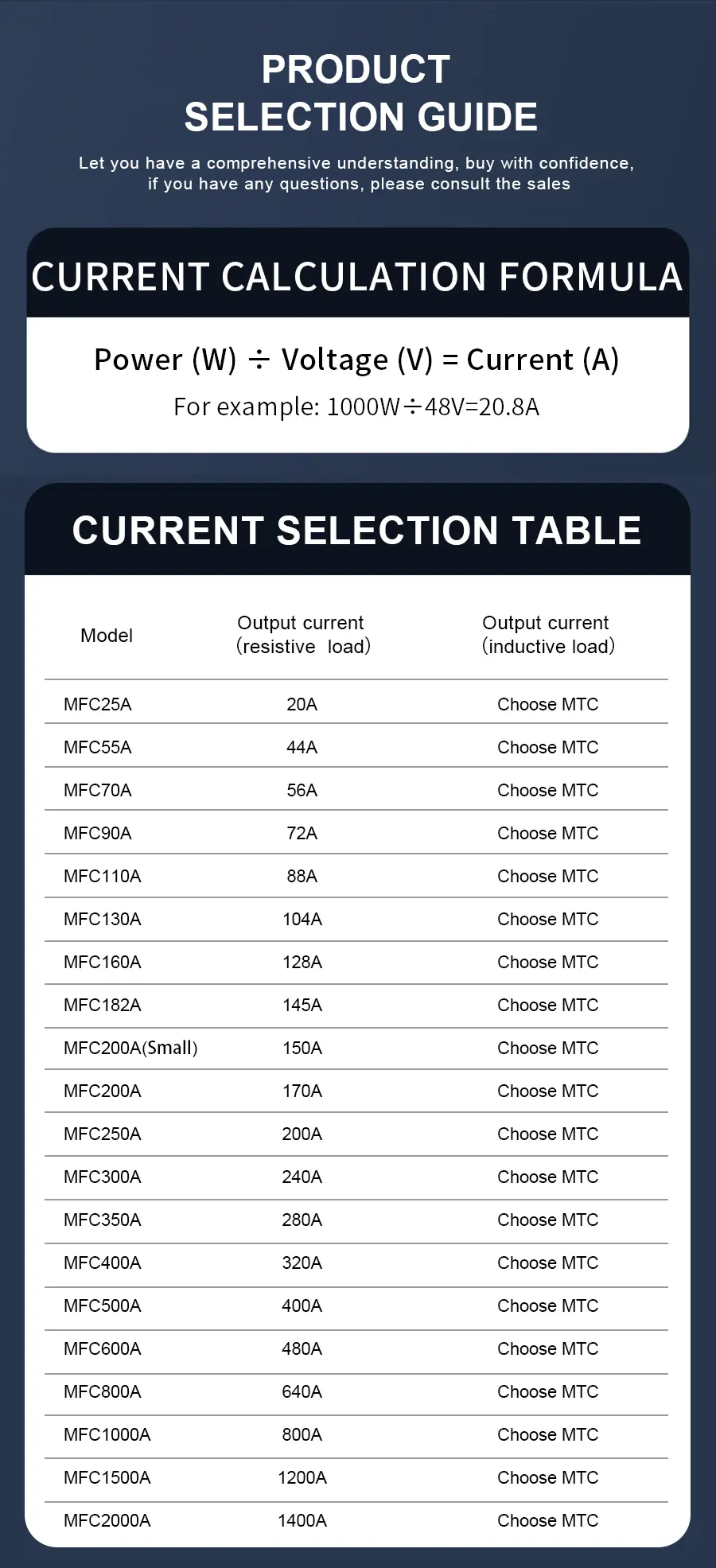

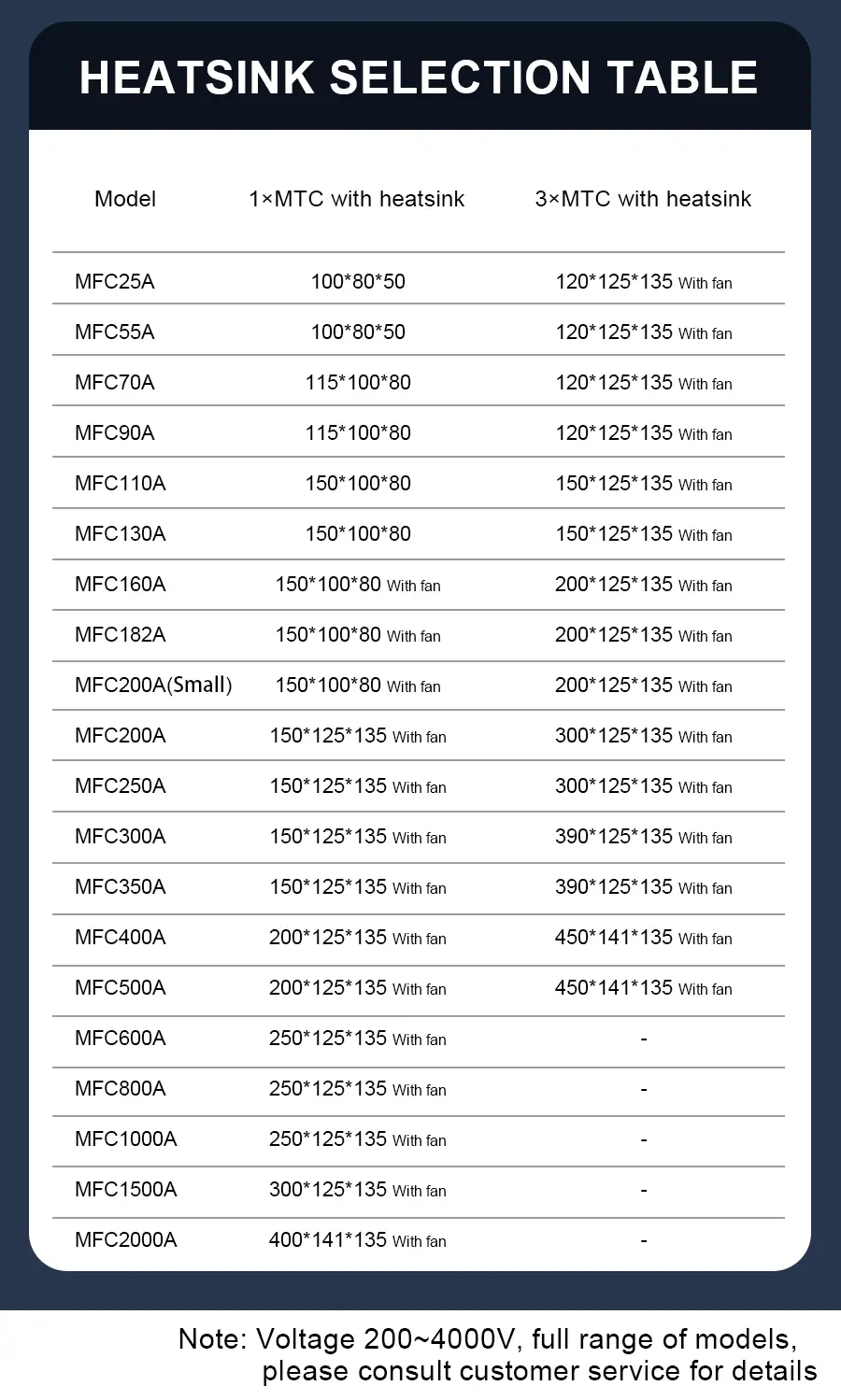

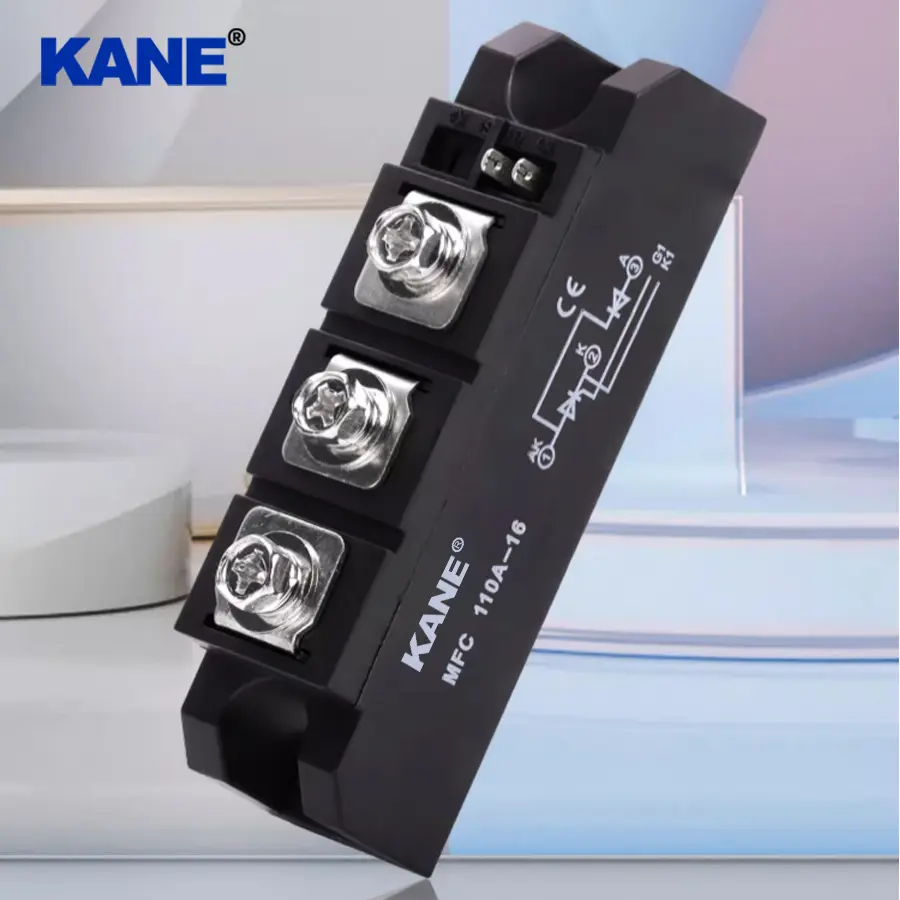

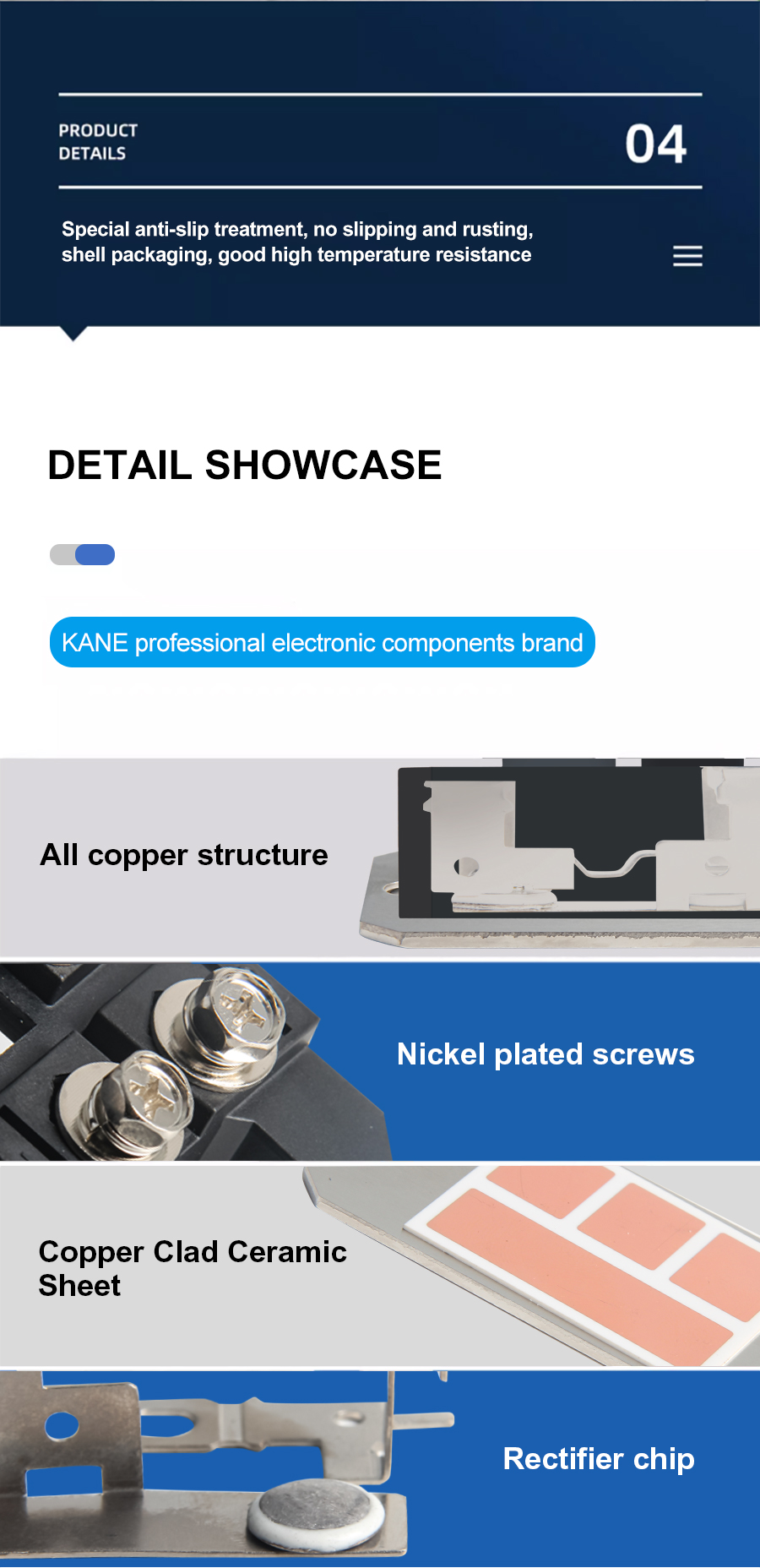

細部圖

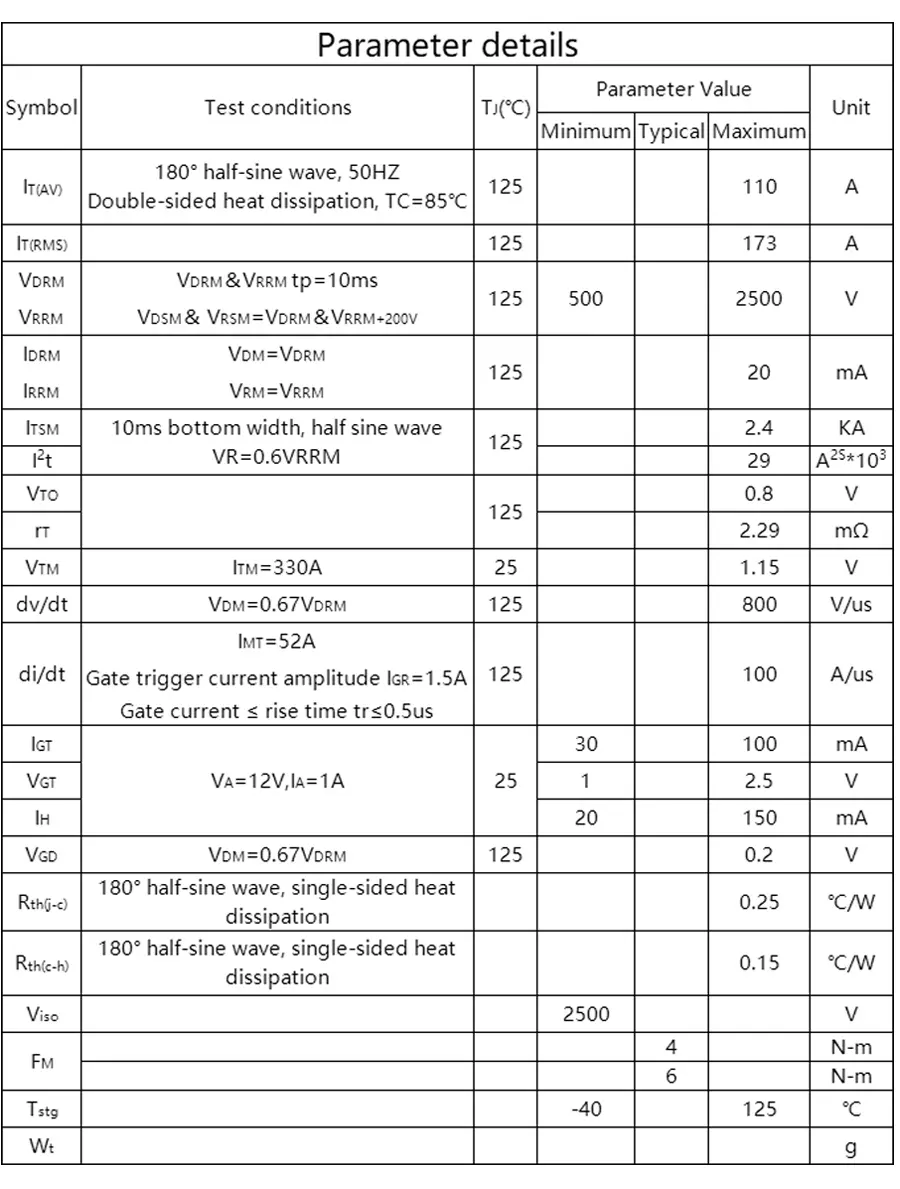

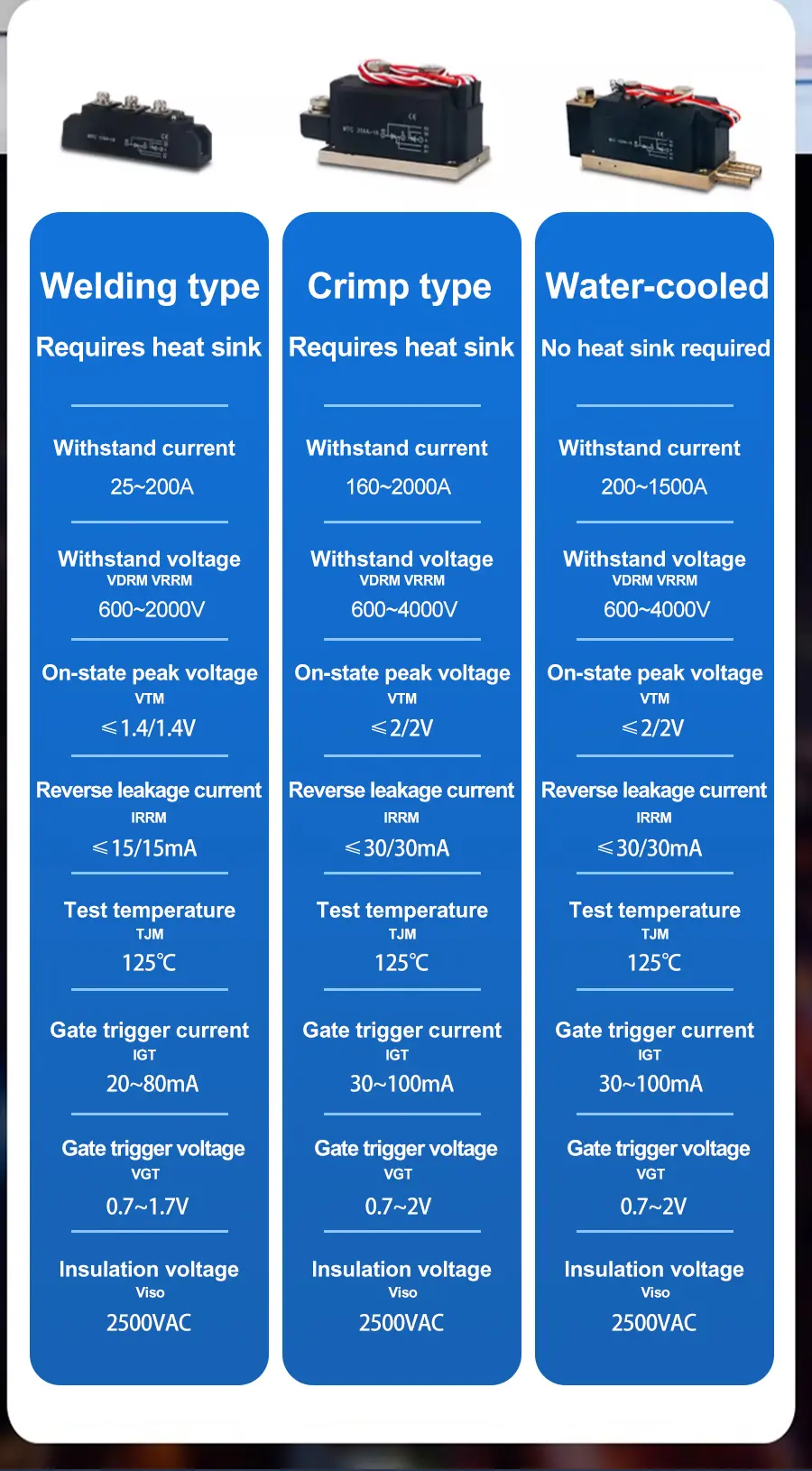

| 參數詳情 | ||||||
| 象徵 | 測試條件 | 結溫 TJ（℃） | 參數值 | 單元 | ||
| 最低限度 | 典型的 | 最大限度 | ||||
| 我T（關閉） | 180°半正弦波，50Hz 雙面散熱，溫度係數為85℃ | 125 | 110 | 一個 | ||
| 我T(RMS) | 125 | 173 | 一個 | |||
| 在數位版權管理 在RRM | 在數位版權管理&VRRMtp=10毫秒 在DSM和 V區域安全管理=V數位版權管理&VRRM+200V | 125 | 500 | 2500 | 在 | |
| 我數位版權管理 我RRM | 在DM=V數位版權管理 在RM=VRRM | 125 | 20 | 碩士 | ||
| 我英式積電 | 底部寬度 10 毫秒，半正弦波 VR=0.6VRRM | 125 | 2.4 | 這 | ||
| 我2t | 29 | 一個2S*103 | ||||
| 在到 | 125 | 0.8 | 在 | |||
| rT | 2.29 | mΩ | ||||
| 在™ | 我™=330A | 25 | 1.15 | 在 | ||
| dv/dt | 在DM=0.67V數位版權管理 | 125 | 800 | V/us | ||
| di/dt | 我公噸=52A 閘觸發電流幅度 IGR=1.5A 閘極電流 ≤ 上升時間 tr ≤ 0.5us | 125 | 100 | 我們 | ||
| 我GT | 在一個=12V，I一個=1A | 25 | 30 | 100 | 碩士 | |
| 在GT | 1 | 2.5 | 在 | |||
| 我H | 20 | 150 | 碩士 | |||
| 在GD | 在DM=0.67V數位版權管理 | 125 | 0.2 | 在 | ||
| 拉th(jc) | 180°半正弦波，單側散熱 | 0.25 | ℃/W | |||
| 拉th(ch) | 180°半正弦波，單側散熱 | 0.15 | ℃/W | |||
| 在異丙醇 | 2500 | 在 | ||||
| FM | 4 | 牛頓米 | ||||
| 6 | 牛頓米 | |||||
| Tstg | -40 | 125 | ℃ | |||
| 在t | 克 | |||||

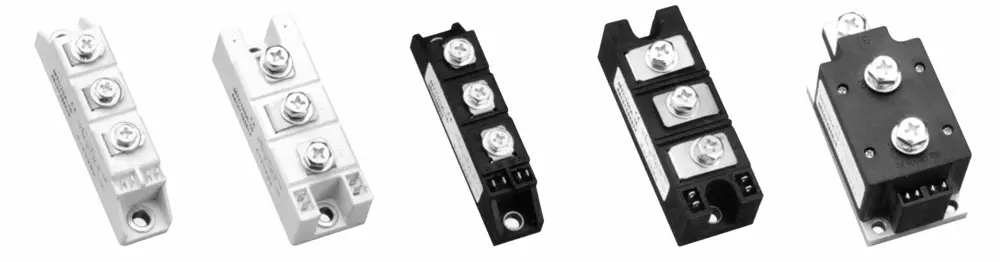

特徵

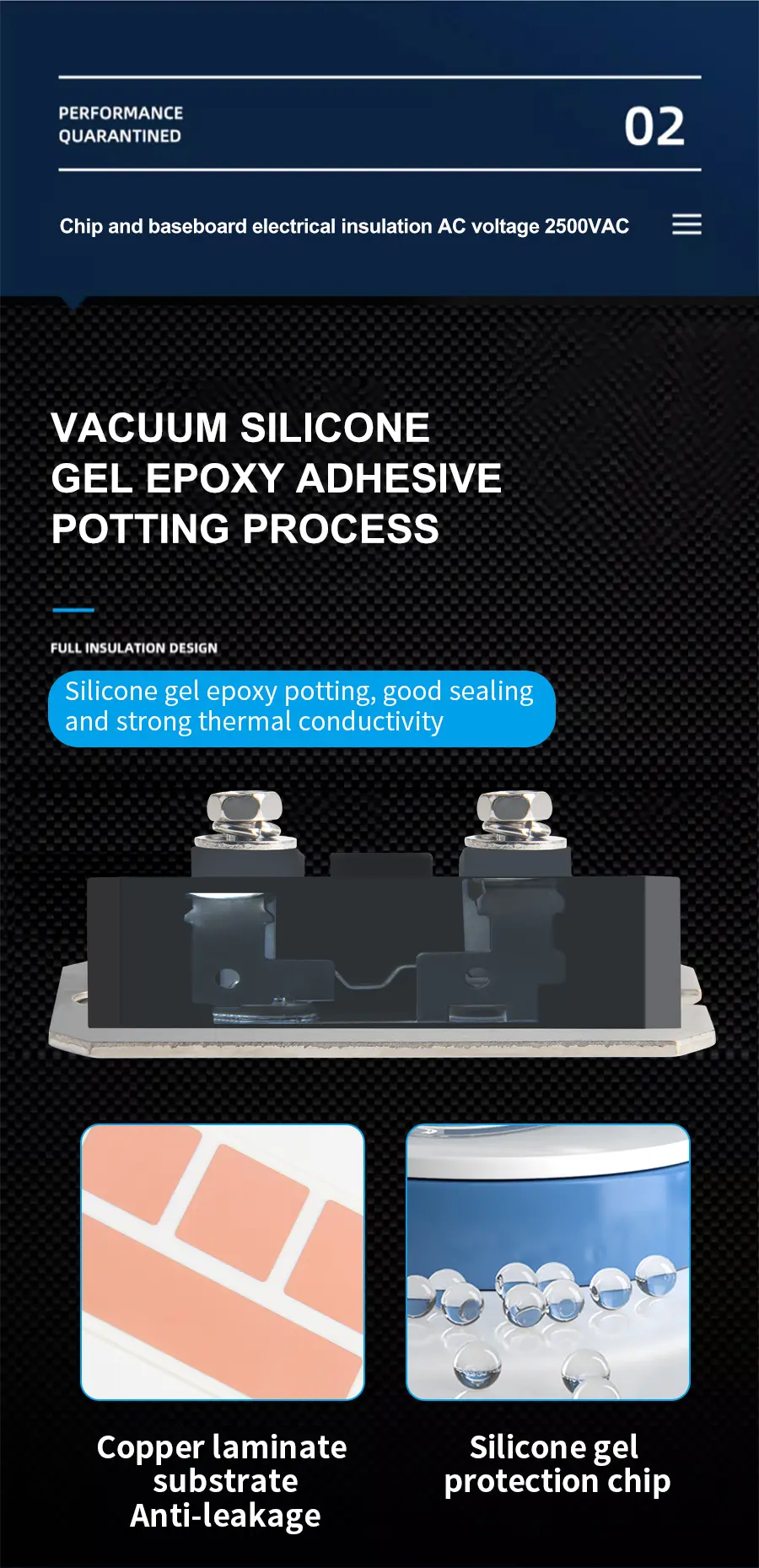

晶片與底板電氣絕緣，2500V交流電壓
國際標準包裝
全壓接結構，優異的溫度特性與功率循環能力
所有低於 350A 的模組均採用強制風冷，高於 400A 的模組可選擇風冷或水冷。
易於安裝、使用和維護
體積小，重量輕

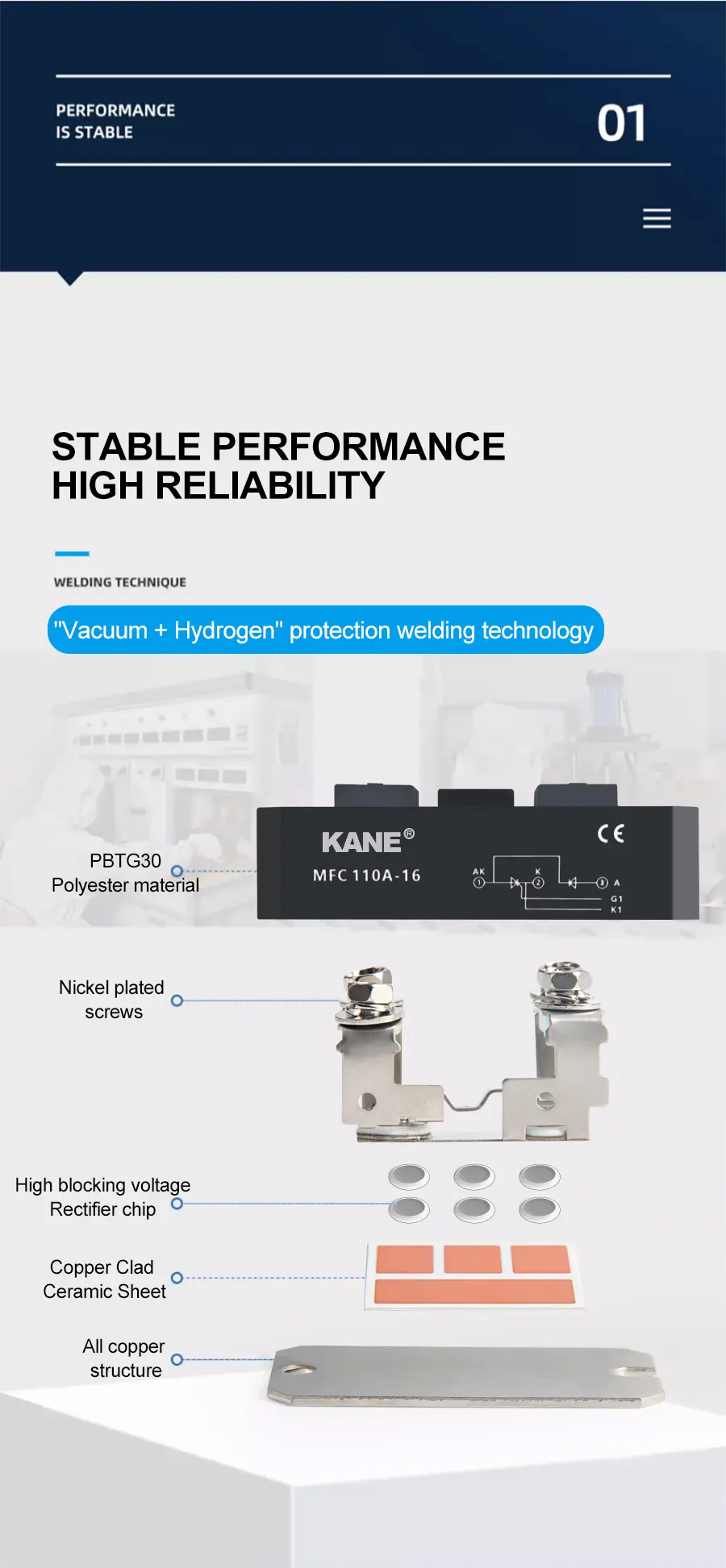

真空+氫氣屏蔽焊接技術
典型應用
儀器設備以直流電源、交流電和直流馬達控制、各種整流電源、馬達軟啟動、焊接機、逆變器、電瓶充放電。

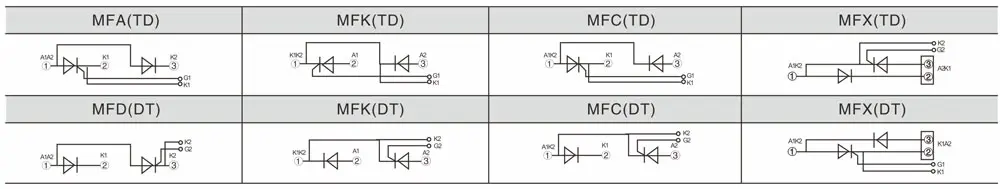

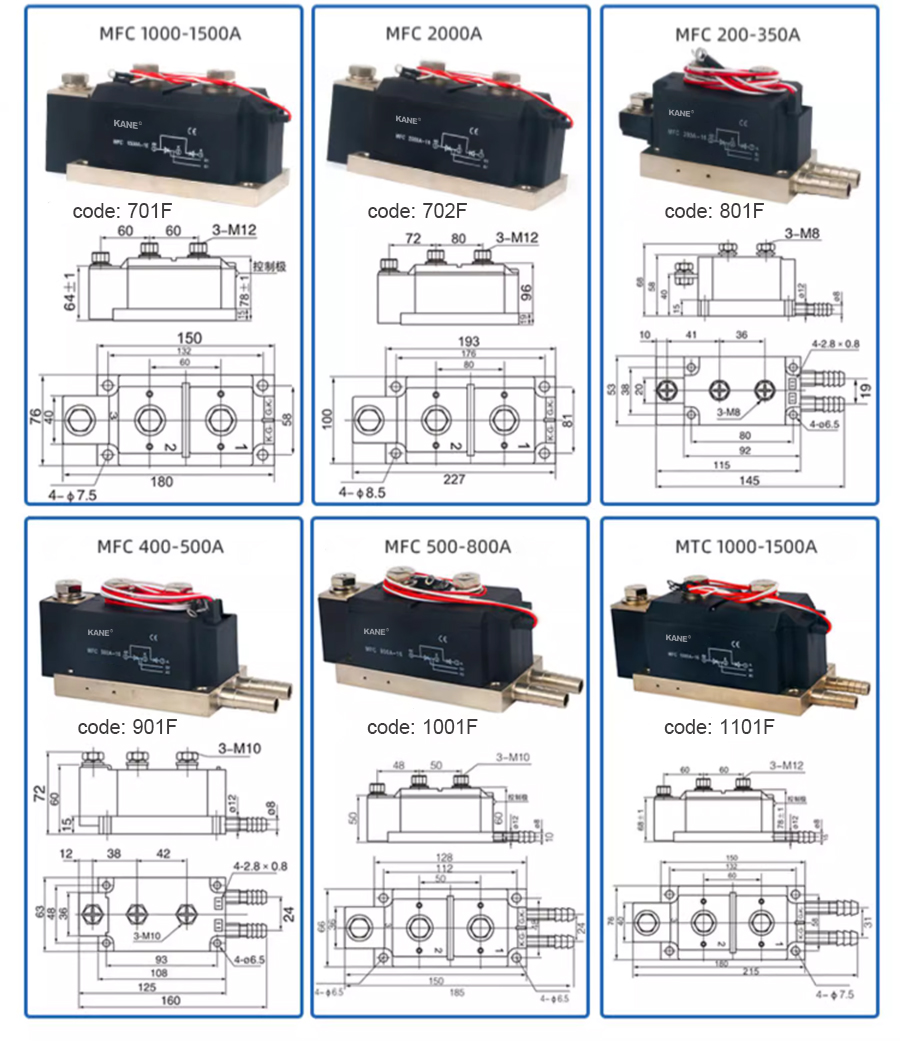

電路圖
| 類型 | 我T（關閉） | 在數位版權管理在RRM | 在™我™ | 我數位版權管理我RRM | 我GT | 在GT | 我H | dv/dt | di/dt | 我英式積電我有限狀態機 | Tjm | 在異丙醇 | |
| 一個 | 在 | 在 | 一個 | 碩士 | 碩士 | 在 | 碩士 | 伏特/微秒 | 安培/微秒 | AX10³ | C | V(AM) | |
| MF×25A | 25 | 400-2600 | 1.69 | 80 | 8 | 100 | 2.5 | 100 | 800 | 50 | 0.55 | 125 | 2500 |
| MF×55A | 55 | 400-2600 | 1.69 | 170 | 8 | 100 | 2.5 | 100 | 800 | 50 | 1.25 | 125 | 2500 |
| MF×70A | 70 | 400-2600 | 1.9 | 170 | 8 | 100 | 2.5 | 100 | 800 | 50 | 1.60 | 125 | 2500 |
| MF×90A | 90 | 400-2600 | 1.9 | 270 | 15 | 100 | 2.5 | 100 | 800 | 100 | 2.00 | 125 | 2500 |
| MF×110A | 110 | 400-2600 | 1.9 | 330 | 20 | 100 | 2.5 | 100 | 800 | 100 | 2.40 | 125 | 2500 |
| MF×130A | 130 | 400-2600 | 1.9 | 410 | 20 | 150 | 2.5 | 100 | 800 | 100 | 3.80 | 125 | 2500 |
| MF×160A | 160 | 400-2600 | 1.9 | 480 | 25 | 150 | 2.5 | 100 | 800 | 100 | 5.40 | 125 | 2500 |
| MF×200A | 200 | 400-2600 | 1.9 | 600 | 30 | 180 | 2.5 | 100 | 800 | 100 | 7.20 | 125 | 2500 |
| MF×250A | 250 | 400-2600 | 1.9 | 750 | 40 | 180 | 2.5 | 100 | 800 | 100 | 8.50 | 125 | 2500 |
| MF×300A | 300 | 400-2600 | 1.9 | 900 | 30 | 180 | 2.5 | 100 | 800 | 100 | 9.30 | 125 | 2500 |
| MF×400A | 400 | 400-2600 | 1.9 | 1050 | 40 | 200 | 3 | 100 | 800 | 100 | 14.00 | 125 | 2500 |
| MF×500A | 500 | 400-2600 | 1.9 | 1500 | 50 | 200 | 3 | 100 | 800 | 100 | 16.00 | 125 | 2500 |
| MF×800A | 800 | 400-2600 | 1.9 | 2400 | 50 | 200 | 3 | 100 | 800 | 100 | 16.00 | 125 | 2500 |
| MF×1000A | 1000 | 400-2600 | 1.9 | 3000 | 50 | 200 | 3 | 100 | 800 | 100 | 16.00 | 125 | 2500 |
| MF×500A* | 500 | 400-2600 | 1.9 | 1500 | 40 | 200 | 3 | 100 | 800 | 100 | 11.00 | 125 | 2500 |
| MF×800A* | 800 | 400-2600 | 1.9 | 2400 | 40 | 200 | 3 | 100 | 800 | 100 | 16.00 | 125 | 2500 |
筆記：
1. * 表示水冷模組
2. MFx 代表 MFC、MFK、MFA 和 MFX 中的任何一個。
3. 根據電路圖，建立 MFC、SKKH、PE、TD 等的對應模型。
